Endüstriyel Yangından Korunma için Yüksek Performanslı Uzun Şaftlı Yangın Su Pompası 2940/1460/980r/min
Kısa tanıtım

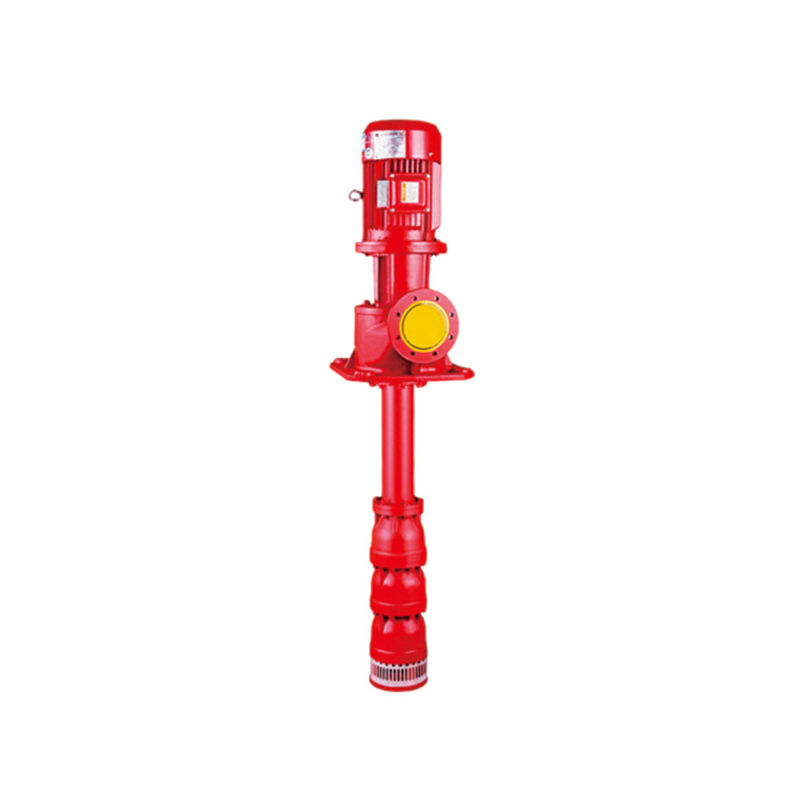

Uzun şaftlı derin kuyu yangın pompası, tek veya çoklu santrifüj veya karışık akışlı çark ve kılavuz kabuk, su borusu, transmisyon mili, pompa tabanı, motor ve diğer bileşenlerden oluşan dikey bir pompadır.Pompa tabanı ve motor kuyu başının (veya havuzun) üst kısmında bulunur.Motorun gücü, akış ve kaldırma sağlamak üzere pervaneyi çalıştıran, kaldırma borusu ile eşmerkezli tahrik mili aracılığıyla bıçak aksına iletilir.
Uzun eksenli derin kuyu pompası, enerji santrali, çelik fabrikası, maden, kimya endüstrisi, yangından korunma, su tesisi, tarımsal sulama ve diğer endüstriler için uygun, yaygın olarak kullanılan bir pompalama ve drenaj ekipmanıdır.
Performans aralığı (tasarım noktasına göre)
Akış Q: 20-200m3/saat
Kaldırma h:30-165
Güç n: 4-110kw
Hız n:2940, 1460, 980 dev/dak
Pompalama ortamı aşağıdaki koşulları karşılamalıdır:
Sıcaklık 40°C'yi geçmeyecek, katı içeriği (ağırlıkça) %0,01'den fazla olmayacak, asit-baz oranının pH değeri 6,5-8,5 olacak, hidrojen sülfit içeriği 1,5mg/l'den büyük olmayacak ve yağ bulunmayacaktır.Yukarıdaki medya gerekliliklerini aşarsanız lütfen bizimle iletişime geçin.Eksiksiz bir çözüm setimiz var.
Yapı tanıtımı:
Uzun şaftlı derin kuyu yangın pompası üç parçadan oluşur: çalışma kısmı, kaldırma borusu kısmı ve kuyu kısmı.
2.1.Çalışma kısmı
Bu kısım çalışma parçalarından ve su filtresi parçalarından oluşmaktadır.Çalışma parçaları kılavuz kabuk, pervane, konik manşon, kabuk yatağı ve pervane şaftından oluşur.Pervane kapalı yapıdadır.Kabuklar cıvatalarla bağlanır.Kılavuz kabuk ve pervane, aşınma halkasıyla donatılabilir.
2.2 kaldırma borusu
Bu kısım kaldırma borusu, transmisyon mili, kaplin ve destek bileşenlerinden oluşmaktadır.Kaldırma borusu flanş veya boru dişi ile bağlanır.Şanzıman milinin malzemesi 45 # çelik veya paslanmaz çeliktir.Şanzıman milinin yatak kısmı aşınmışsa, dişli bir kaldırma borusu ise, iki kısa kaldırma borusunun montaj konumu değiştirilerek tekrar kullanılabilir.Kaldırma borusu flanşla bağlı ise transmisyon milinin yukarı aşağı yönü değiştirilerek tekrar kullanılabilir.Kaldırma borusunun düşmesini önlemek için pompa yatağı ile derin kuyu pompasının dişli bağlantılı üst kaldırma borusu arasındaki birleşim yerinde özel kilitleme halkası bulunmaktadır.
2.3.Kuyunun üstü kısmı
Bu parça, pompa koltuğu parçaları, derin kuyu pompası için özel motor (400KW'ı aştığında derin kuyu pompası için özel olarak tasarlanmış sıradan dikey motor), motor mili, kaplin ve diğer parçalardan oluşur.İsteğe bağlı dağıtım kontrol kutusu, çıkış borusu, giriş ve çıkış valfi, basınç göstergesi, çek valf, sürgülü valf ve kauçuk veya paslanmaz çelik genleşme bağlantısı.
| Modeli | Kalibre giriş ve çıkış | Akış (Sol/K) |
KAFA (M) |
Hız (dev/dak) |
Güç (KW) |
| XBD3.1/5G-L(W) | DN65 | 5 | 31 | 2900 | 4 |
| XBD4.0/5G-L(W) | DN65 | 5 | 40 | 2900 | 5.5 |
| XBD5.0/5G-L(W) | DN65 | 5 | 50 | 2900 | 7.5 |
| XBD6.0/5G-L(W) | DN65 | 5 | 60 | 2900 | 7.5 |
| XBD7.0/5G-L(W) | DN65 | 5 | 70 | 2900 | 11 |
| XBD8.0/5G-L(W) | DN65 | 5 | 80 | 2900 | 15 |
| XBD3.2/10G-L(W) | DN80 | 10 | 32 | 2900 | 7.5 |
| XBD4.0/10G-L(W) | DN80 | 10 | 40 | 2900 | 11 |
| XBD5.0/10G-L(W) | DN80 | 10 | 50 | 2900 | 15 |
| XBD6.0/10G-L(W) | DN80 | 10 | 60 | 2900 | 15 |
| XBD7.0/10G-L(W) | DN80 | 10 | 70 | 2900 | 18.5 |
| XBD8.0/10G-L(W) | DN80 | 10 | 80 | 2900 | 22 |
| XBD9.0/10G-L(W) | DN80 | 10 | 90 | 2900 | 22 |
| XBD10.0/10G-L(W) | DN80 | 10 | 100 | 2900 | 30 |
| XBD11.0/10G-L(W) | DN80 | 10 | 110 | 2900 | 30 |
| XBD12.0/10G-L(W) | DN80 | 10 | 120 | 2900 | 37 |
| XBD13.0/10G-L(W) | DN80 | 10 | 130 | 2900 | 45 |
| XBD14.0/10G-L(W) | DN80 | 10 | 140 | 2900 | 45 |
| XBD3.2/15G-L(W) | DN80 | 10 | 32 | 2900 | 7.5 |
| XBD4.0/15G-L(W) | DN80 | 15 | 40 | 2900 | 11 |
| XBD5.0/15G-L(W) | DN80 | 15 | 50 | 2900 | 15 |
| XBD6.0/15G-L(W) | DN80 | 15 | 60 | 2900 | 15 |
| XBD7.0/15G-L(W) | DN80 | 15 | 70 | 2900 | 18.5 |
| XBD8.0/15G-L(W) | DN80 | 15 | 80 | 2900 | 22 |
| XBD9.0/15G-L(W) | DN80 | 15 | 90 | 2900 | 22 |
| XBD10.0/15G-L(W) | DN80 | 15 | 100 | 2900 | 30 |
| XBD11.0/15G-L(W) | DN80 | 15 | 110 | 2900 | 30 |
| XBD12.0/15G-L(W) | DN80 | 15 | 120 | 2900 | 37 |
| XBD13.0/15G-L(W) | DN80 | 15 | 130 | 2900 | 37 |
| XBD14.0/15G-L(W) | DN80 | 15 | 140 | 2900 | 45 |
| XBD3.2/20G-L(W) | DN100 | 20 | 32 | 2900 | 15 |
| XBD4.0/20G-L(W) | DN100 | 20 | 40 | 2900 | 15 |
| XBD5.0/20G-L(W) | DN100 | 20 | 50 | 2900 | 18.5 |
| XBD6.0/20G-L(W) | DN100 | 20 | 60 | 2900 | 22 |
| XBD7.0/20G-L(W) | DN100 | 20 | 70 | 2900 | 30 |
| XBD8.0/20G-L(W) | DN100 | 20 | 80 | 2900 | 30 |
| XBD9.0/20G-L(W) | DN100 | 20 | 90 | 2900 | 30 |
| XBD10.0/20G-L(W) | DN100 | 20 | 100 | 2900 | 37 |
| XBD11.0/20G-L(W) | DN100 | 20 | 110 | 2900 | 37 |
| XBD11.5/20G-L(W) | DN100 | 20 | 115 | 2900 | 45 |
| XBD12.0/20G-L(W) | DN100 | 20 | 120 | 2900 | 45 |
| XBD13.0/20G-L(W) | DN100 | 20 | 130 | 2900 | 55 |
| XBD14.0/20G-L(W) | DN100 | 20 | 140 | 2900 | 75 |
| XBD14.5/20G-L(W) | DN100 | 20 | 145 | 2900 | 75 |
| XBD15.0/20G-L(W) | DN100 | 25 | 150 | 2900 | 90 |
