1. Genel Bakış

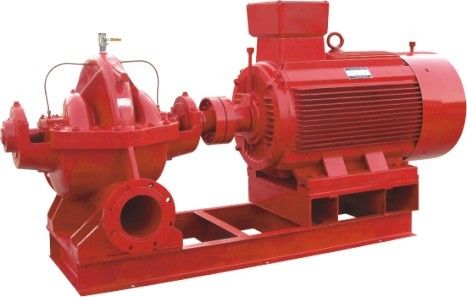

SH tipi pompa, temiz su ve suya benzer fiziksel ve kimyasal özelliklere sahip sıvıların emilmesi ve dağıtımı için kullanılan, tek kademeli, çift emişli, gövdesi açık santrifüj pompadır.Bu pompanın kafası 9 m'den 140 m'ye, akış 126 m3/saatten 12500 m3/saat'e kadardır ve sıvının maksimum sıcaklığı 80°C'yi geçmemelidir; fabrikalar, madenler, kentsel su temini, elektrik santralleri, büyük su koruma projeleri, tarımsal sulama ve su baskını vb. 48SH-22 büyük pompa aynı zamanda termik santraller için sirkülasyon pompası olarak da kullanılabilir.
Pompa modelinin anlamı: 10SH-13A gibi
10 - emme ağzının çapı 25'e bölünür (pompanın emme ağzının çapı 250 mm'dir).s, SH - çift emişli tek kademeli yatay santrifüj temiz su pompası 13 a devir sayısının 10'a bölümü (pompanın devir sayısı 130'dur) A - pompanın dış çapının farklı olduğunu gösterir pervane.
2, Yapının açıklaması
S ve SH tipi pompaların giriş ve çıkışı pompa ekseninin altında, yatay yönde ve eksene dik konumda olup, pompa kapağı pompa gövdesine çift başlı civatalar ve konik konumlandırma vidaları ile sabitlenmektedir. su girişini, tahliye boru hattını ve motoru sökmeden pompadaki tüm parçaları kontrol etmek için kolayca açılabilir, bu nedenle revizyonu son derece kolaydır, iletim yönünden SH tipi pompalar saat yönünün tersine döner;S tipi pompalar saat yönünde dönmektedir.saat yönünde dönüyor;S tipi pompalar saat yönünde dönmektedir;
S ve SH tipi pompaların ana parçaları şunlardır: pompa gövdesi (1), pompa kapağı (2), pervane (3), mil (4), çift emme conta halkası (5), manşon (6), yatak gövdesi (14) ).
Pompa gövdesi (1) dökme demirden yapılmıştır.Pompa kapağı pervanenin atölyesini oluşturur ve giriş ve çıkış su kanallarının flanşı, vakum ve basınç göstergelerinin montajı için bir boru vida deliği ile donatılmıştır.Boru boynunun en alt kısmında su tahliyesi için boru vida deliği yapılmıştır.
Pompa kapağı (2) dökme demirden yapılmıştır.Üst kısımda su sızdırmazlık borusu ve hava tahliye borusunun montajı için boru vida deliği ve pompa kapağını kaldırmak için kanca bulunmaktadır.Çark (3) dökme demirden yapılmıştır, şekli
simetriktir, iki cidar arasında bükülmüş kanatlar vardır, sıvı çarka her iki taraftan girer, statik denge testinden sonra imalat içbükeydir.
Mil (4), yüksek kaliteli karbon çeliğinden yapılmıştır.Şaftın merkezi, her iki tarafta Jian, manşon ve manşon somunları ile sabitlenmiş pervanedir, şaftın sağ ucu, doğrudan motora bağlanan bir kaplin ile monte edilir, kaplin ucunda kayışın kullanılmasına izin verilmez tahrik, kayış tahriki gerekiyorsa, kayış kasnağını desteklemek için başka bir braket kurulmalıdır.
Çift emişli sızdırmazlık halkası (5) dökme demirden yapılmıştır.Yüksek basınçlı suyun pompanın su giriş kısmına geri sızmasını önlemek için çift emme conta halkası, pompa gövdesine gömülü, çıkıntılı bir yarı bahçe halkası ile yapılır ve çift emme conta halkasını sabitlemek için kullanılır. çabuk bozulabilen bir parçadır ve aşındıktan sonra yedek parçalarla değiştirilebilir.
Çarkın konumunu sabitlemek ve salmastra haznesi içindeki milin aşınmasını önlemek için kullanılan, dökme demirden yapılmış mil manşonu (6), aşınabilir bir parçadır ve aşınma sonrasında yedek parça ile değiştirilebilir.
S, SH tipi pompa, tek sıralı radyal bilyalı rulmanlar kullanan, ortak adı taşıyan A parçalarının kaplin ucunun yakınındaki yatak gövdesine (14) monte edilen, diğer ucu ise gresle yağlanan, yatak B parçaları olarak adlandırılan iki desteğe sahiptir.Pervane tamamen simetrik olduğundan teoride pompa eksenel kuvvet üretmez, ancak imalatta su akışını pompanın her iki tarafından yapmak zordur ve conta halkasındaki boşluk tamamen aynıdır, bu nedenle pompa Eksenel kuvvet olasılığı, eksenel kuvvet ve titreşim kuvveti, rulman B kısmındaki tek sıralı radyal bilyalı rulman tarafından karşılanır.
Salmastra, havanın pompaya girmesini ve büyük miktarda sıvının dışarı sızmasını önlemek için sızdırmazlık görevi görür.Salmastra contası, pompa gövdesi ve pompa kapağı üzerinde sentezlenen salmastra haznesi, doldurma rakoru, salmastra halkası, salmastra manşonu ve salmastra malzemesinden oluşur.Pompa kapağının içindeki az miktarda yüksek basınçlı su, su sızdırmazlığı rolünü oynamak için harici su sızdırmazlık borusu (veya dahili lavabo) ve salmastra halkası yoluyla salmastra odasına akar.
Ambalajın sıkılık derecesi uygun olmalı, ne çok sıkı ne de çok gevşek olmalıdır, böylece sıvı bir damla damla sızıntı yapabilir, ambalaj çok sıkı, taşıması kolay ısıtılabilir, güç tüketimi sırasında ambalaj çok gevşek olabilir, Sıvı sızıntısı, pompanın verimliliğini azaltacaktır.
