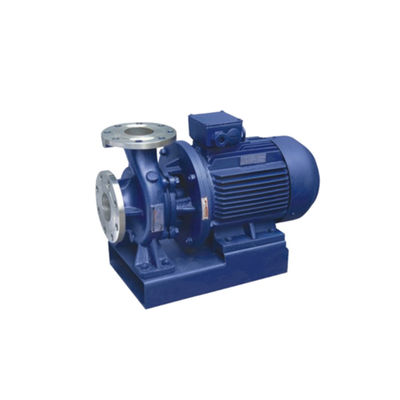

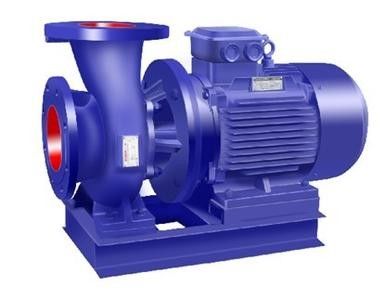

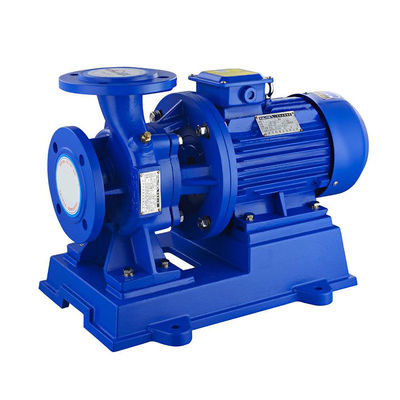

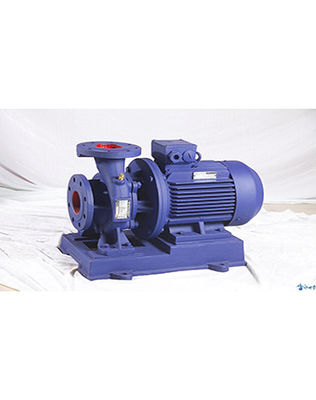

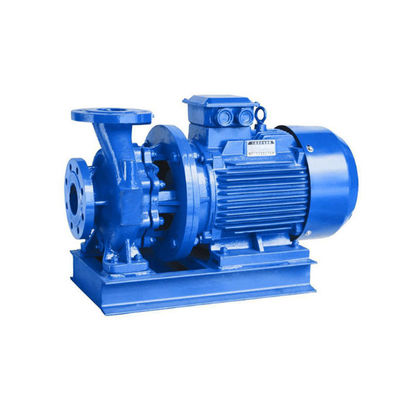

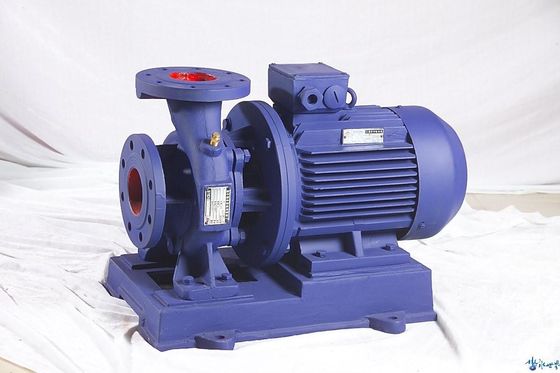

ISW yatay uç emme pompası tek aşamalı boru hattı monoblok motor pompası
Giriş:
1ISW yatay uç emme pompası tek aşamalı boru hattı monoblok motor pompası, Ronda tarafından tasarlanan yüksek verimli bir enerji tasarrufu ürünüdür.
2.Istikrarlı çalışma, düşük gürültü, bileşenlerin yüksek konsantrikliği. Motor için düşük gürültülü rulmanlar kullanılır, döngüler en iyi dinamik ve statik dengeye sahiptir,Çalışırken titreşim yok ve bu sayede çevre iyileşiyor.
3Çukur mekanik olarak karbid alaşımlı giyilebilir bir malzemeyle mühürlenmiş, santrifugal pompanın dolgu mühürünün ciddi sızıntısını giderir.süreyi uzatmak ve operasyon yerinin temiz ve düzenli olmasını sağlamak.
4Endüstriyel ve şehirlerde yaygın olarak kullanılmaktadır. Su temini ve drenajı, yüksek binalar, güçlendirici su temini, bahçe sulama, yangın söndürme güçlendirici, uzak su temini, ısıtma sistemleri,banyolarda ve ekipman yarışlarında soğuk ve sıcak suyun dairesel yükselticisi.
5Pompa, işyerinin çalışma durumuna göre dikey, yatay vb. olabilir ve ayrıca akış ve vuruş için gereksinimlere göre,ihtiyaç duyulan akış ve darbeyi artırmak için paralel ve/veya seri olarak monte edilmiş.
6Akış aralığı 1.1-2400 m.3/h ve vuruş aralığı 8-160m ve temel tip, by-pass türü, A B C kesme türü vb vardır. Ve farklı akış ortamı ve sıcaklık, IRG / IRGB / ISWR sıcak su pompası,IHG/IHGB/ISWH kimyasal pompası ve YG/YGB/ISWB yağ pompası vb.Aynı tip ve özellik verileri ile seri ürünler tasarlanmış ve üretilmiştir.
Ürün ayrıntıları:
| Çalışma prensibi: | Merkezi kaçak |
| Ana uygulamalar: | Su (yağ, kimyasal, bizimle iletişime geçin) |
| Sürücü: | Elektrikli motor |
| Güç özellikleri: | 220V/240V380/415V 3 faz; 50hz/60hz |
| Maksimum izin verilen sıvı sıcaklığı: | 100°C (212°F) |
| Bağlantı türü: | Flanş |
| Kürsü: | Çelik, paslanmaz çelik |
| Sürücü: | Atık demir, paslanmaz çelik, bronz |
| Çubuk mühürleme tipi: | Mekanik mühür |
| En yüksek sürüş kapasitesi: | 250KW ((340HP) |
| En yüksek kalibre: | 500 mm ((20 inç) |
| Maksimum boşaltma tarafı basıncı: | 1.6MPa ((16bar) |
| Maksimum başlık: | 160m ((524.8ft) |
| Akış hızı aralığı: | 1.1-2400m.3/h ((4.8-10560US.GPM) |
| Pompa tipi: | Su, Sıcak su türü, yağ türü, kimyasal tür |
Performans verileri:
| Model | Kapasite | Baş | Güç | Hız | Efendim. | (NPSH) r | Ağırlık | |
| (m3/h) | (L/s) | (m) | (KW) | (r/min) | (%) | (m) | (kg) | |
| 15 - 80 | 1.1 | 0.3 | 8.5 | 0.18 | 2800 | 32.1 | 2.3 | 20 |
| 1.5 | 0.42 | 8 | ||||||
| 2 | 0.56 | 7 | ||||||
| 20-110 | 1.8 | 0.5 | 16 | 0.37 | 2800 | 32.4 | 2.3 | 25 |
| 2.5 | 0.69 | 15 | ||||||
| 3.3 | 0.91 | 13.5 | ||||||
| 20-125 | 1.8 | 0.5 | 21 | 0.75 | 2800 | 28.1 | 2.3 | 35 |
| 2.5 | 0.69 | 20 | ||||||
| 3.3 | 0.91 | 18.6 | ||||||
| 20-160 | 1.8 | 0.5 | 33 | 1.5 | 2950 | 18.8 | 2.3 | 38 |
| 2.5 | 0.69 | 32 | ||||||
| 3.3 | 0.91 | 30 | ||||||
| 25-110 | 2.8 | 0.78 | 16 | 0.55 | 2950 | 41.2 | 2.3 | 31 |
| 4 | 1.11 | 15 | ||||||
| 5.2 | 1.44 | 13.5 | ||||||
| 25-125 | 2.8 | 0.78 | 20.5 | 0.75 | 2950 | 37.5 | 2.3 | 35 |
| 4 | 1.11 | 20 | ||||||
| 5.2 | 1.44 | 18 | ||||||
| 25-125A | 2.5 | 0.39 | 17 | 0.75 | 2950 | 36.6 | 2.3 | 35 |
| 3.6 | 1 | 16 | ||||||
| 4.6 | 1.28 | 14.5 | ||||||
| 25-160 | 2.8 | 0.78 | 33 | 1.5 | 2950 | 29.9 | 2.3 | 44 |
| 4 | 1.11 | 32 | ||||||
| 5.2 | 1.44 | 30 | ||||||
| 25-160A | 2.6 | 0.72 | 29 | 1.1 | 2950 | 29 | 2.3 | 40 |
| 3.7 | 1.03 | 28 | ||||||
| 4.9 | 1.36 | 26 | ||||||
| 32-100 | 3.5 | 0.97 | 14.5 | 0.55 | 2950 | 45.9 | 2.3 | 35 |
| 4.5 | 1.24 | 12.5 | ||||||
| 5.3 | 1.47 | 11 | ||||||
| 32-125 | 3.5 | 0.97 | 22 | 1.1 | 2950 | 42.2 | 2.3 | 38 |
| 5 | 1.39 | 20 | ||||||
| 6.5 | 1.8 | 18 | ||||||
| 32-125A | 3.1 | 0.86 | 20 | 0.75 | 2950 | 41.2 | 2.3 | 37 |
| 4.5 | 1.25 | 16 | ||||||
| 5.8 | 1.61 | 10 | ||||||
| 32-160 | 3.5 | 0.97 | 34 | 1.5 | 2950 | 32.8 | 2.3 | 49 |
| 4.5 | 1.25 | 32 | ||||||
| 6 | 1.67 | 26 | ||||||
| 32-160A | 3.5 | 0.97 | 26.5 | 1.1 | 2950 | 31.8 | 2.3 | 43 |
| 4.5 | 1.25 | 25 | ||||||
| 6 | 1.67 | 19 | ||||||
| 32-200 | 3.5 | 0.97 | 53 | 3 | 2950 | 23.8 | 2.3 | 68 |
| 4.5 | 1.25 | 50 | ||||||
| 5.5 | 1.53 | 45 | ||||||
| 32-200A | 3 | 1.08 | 43 | 2.2 | 2950 | 22.9 | 2.3 | 58 |
| 4 | 1.11 | 40 | ||||||
| 5 | 1.17 | 37 | ||||||
| - Hayır, hayır. | ||||||||
| 400-300 | 820 | 228 | 23 | 90 | 1480 | 78.2 | 6 | 1450 |
| 1080 | 300 | 20 | ||||||
| 1300 | 361 | 16 | ||||||
| 400-315 | 820 | 228 | 36.5 | 132 | 1480 | 81.1 | 6 | 1740 |
| 1080 | 300 | 32 | ||||||
| 1300 | 361 | 27 | ||||||
| 400-450 | 1500 | 416.7 | 23 | 160 | 980 | 80.6 | 6.5 | 2420 |
| 2000 | 555.6 | 20 | ||||||
| 2400 | 666.7 | 15 | ||||||
| 400-450A | 1400 | 388.9 | 20 | 132 | 980 | 79.3 | 6.5 | 1940 |
| 1860 | 516.7 | 17 | ||||||
| 2250 | 625 | 14 | ||||||
| 400-500 | 1500 | 416.7 | 34 | 250 | 980 | 82.8 | 6.5 | 2980 |
| 2000 | 555.6 | 32 | ||||||
| 2400 | 666.7 | 27 | ||||||
| 400-500A | 1400 | 388.9 | 30 | 200 | 980 | 81.9 | 6.5 | 2840 |
| 1860 | 516.7 | 28 | ||||||
| 2240 | 625 | 24 | ||||||
| 400-500B | 1300 | 361.1 | 26 | 160 | 980 | 80.9 | 6.5 | 2710 |
| 1750 | 486.4 | 24 | ||||||
| 2100 | 583.3 | 21 | ||||||
| 500 ila 300 | 1000 | 277.8 | 23 | 110 | 1480 | 81.7 | 6 | 1800 |
| 1200 | 333 | 20 | ||||||
| 1450 | 403 | 16 | ||||||
| 500-315 | 1000 | 277.8 | 34.5 | 160 | 1480 | 80.9 | 6 | 2070 |
| 1200 | 333 | 32 | ||||||
| 1450 | 403 | 27 | ||||||
Yukarıdaki parametre tablosu sadece tümün bir parçasıdır. Daha fazla bilgi için lütfen doğrudan bizimle iletişime geçin.
