Geniş kullanımlı klima soğutma yangın söndürme pompaları son emici su pompası
Ürün genel bakışı

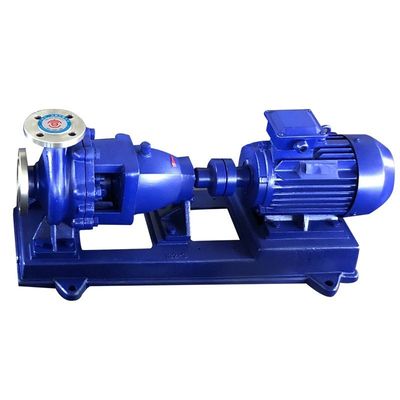

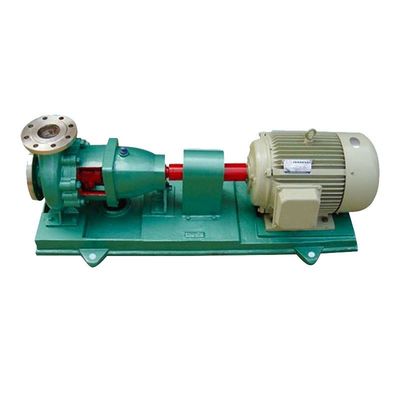

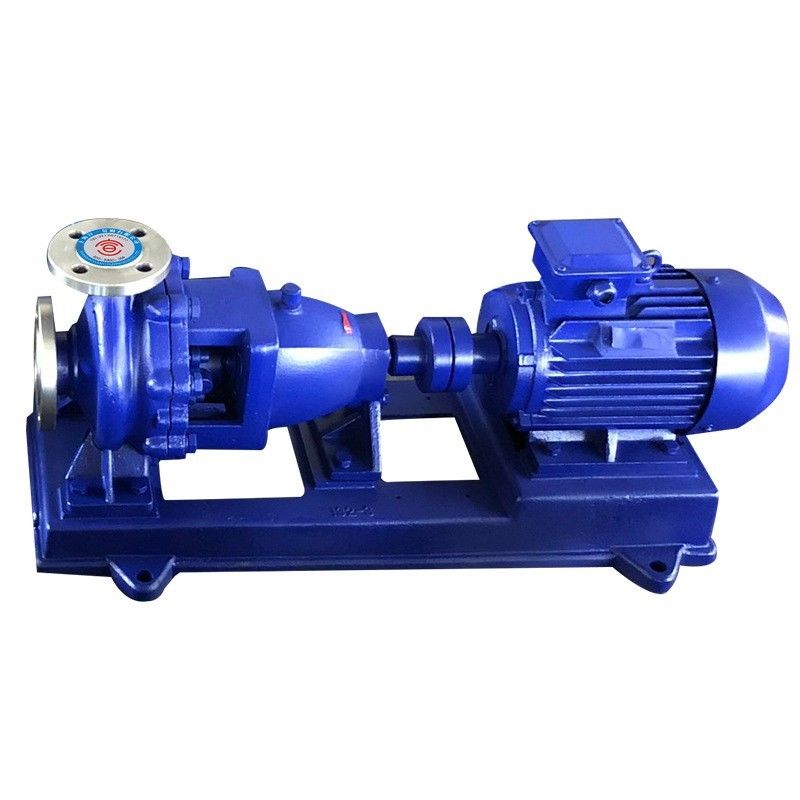

IH kimyasal uç emme santrifüj pompaları tek aşamalı, tek emme ve kantilever santrifüj pompalarıdır.Uluslararası standartlara göre üretilen ve metal olmayan süreç tasarımı ile birleştirilen. IH, F korozyona dayanıklı pompasının yerine enerji tasarruflu bir üretimdir.korroziv ve su benzeri viskozluk. Orta sıcaklık -20 derece Selçüs ile 105 derece Selçüs arasındadır ve yüksek sıcaklıklı ortamı taşırken soğutma ölçümleri yapılmalıdır.Petrol, elektrik enerjisi, metalürji, kağıt, ilaç, gıda endüstrisi vb. gibi bir sürü avantajları ile korozyon direnci, aşınma direnci, yüksek sıcaklık direnci,Yüksek mekanik dayanıklılık, istikrarlı çalışma, gelişmiş ve rasyonel yapı, sıkı ve güvenilir mühürleme performansı, uygun sökme ve onarım, uzun hizmet ömrü vb.
IH kimyasal santrifugal 33 temel model vardır ve yaklaşık 22 model çift hız ((2900r/dakikada 1450r/dakikada vardır.Toplam üretim 112 spesifikasiye ulaştı..
Performans aralığı
Akış hacmi:6.3--400m3/h
Baş: 5-125m
Hız:2900 r/min 1450 r/min
Güç:0.55-90KW
Giriş çapı:50-200mm
En yüksek çalışma basıncı:1.6MPa
Model ifade
IH 50 - 32 - 160 A IH uluslararası standart tek aşamalı tek emme kimyasal santrifüj pompasıdır;50 pompa girişinin çapını temsil eder;32 pompa çıkışının çapını temsil eder;Çarkın nominal çapı için 160 stand ((mm)A, ilk kesimden sonra döngücünün dış çapı anlamına gelir.
Tasarım özellikleri
Pompa bileşimi
IH serisi kimyasal santrifüj pompaları, ISO uluslararası standardına göre ülke çapında pompa endüstrisi tarafından ortak tasarım ürünleridir.Pompa kapağı, mühür parçaları, orta destek, şaft, süspansiyon parçaları ve benzeri.
Pompa yapısı
Pompa kapağı orta destek üzerine dikişle sabitlenir ve pompa kabının ve orta destekteki dikişin bağlantısı ile sıkıştırılır.Radial boşaltma ve ayak tipi tarafından desteklenir, ve doğrudan tabanına sabitlenebilir. Asansör parçaları orta desteğe dikişle sabitlenebilir ve taban üzerine asansör desteği ile desteklenebilir.Genişletme bağlantısı, kolayca sökülmesi için tasarlanmıştır.Pompanın kontrol ve onarım gerektirdiğinde, sadece uzatma koplamasının orta bağlantı parçalarının sökülmesi gerekir, yani kontrol ve onarım için rotor parçalarının kopturulması gerekir.Giriş ve çıkış bağlantı boruları, pompa kabuğu ve motorun sökülmesi gerekmez. Bu dünyada evrensel yapı biçimidir.
Pompanın dönme yönü
Pompa, uzatma bağlantısından doğrudan motorla çalıştırılır.
Pompanın şaft mühürleme türü
Çubuk mühürü, müşterilerin gereksinimlerine göre seçilebilen paketleme mühürü veya mekanik mühürü benimser.ISO3069'a göre mühürleme boşluğunun boyutunu gerekli şekilde ve diğer ocağı mühürleme türünü kabul etmesine izin verilir..
Paketleme mühürü: Pompa kapağında dolgu kutusu vardır; yumuşak paketleme mühürü kullanın; Doldurma, soğutma, yağlama ve temizlik için belirli basınçta su dolgu kutusuna aktarılabilir.
Mekanik mühürleme: Tek yüzlü mekanik mühürleme ve çift yüzlü mekanik mühürleme; Bir miktar basınçla su, yüzün akıtılması, sürtülmesi ve soğutması için mühürleme boşluğuna aktarılabilir.
Spesifikasyon:
| Model | n=2900r/min | n=1450r/min | ||||
| Q ((m3/h) | H (m) | (KW) | Q ((m3/h) | (m) | (KW) | |
| IH40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
| IH40-32-160 | 32 | 3 | 8 | 0.55 | ||
| IH40-32-200 | 50 | 5.5 | 12.5 | 1.1 | ||
| IH40-32-250 | 80 | 11 | 20 | 2.2 | ||
| IH50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
| IH50-32-160 | 32 | 4 | 8 | 0.55 | ||
| IH50-32-200 | 50 | 7.5 | 12.5 | 1.5 | ||
| IH50-32-250 | 80 | 15 | 20 | 2.2 | ||
| IH65-50-125 | 25 | 20 | 3 | 12.5 | 5 | 0.55 |
| IH65-50-160 | 32 | 5.5 | 8 | 0.75 | ||
| IH65-40-200 | 50 | 11 | 12.5 | 1.5 | ||
| IH65-40-250 | 80 | 18.5 | 20 | 3 | ||
| IH65-40-315 | 125 | 30 | 32 | 5.5 | ||
| IH80-65-125 | 50 | 20 | 5.5 | 25 | 5 | 0.75 |
| IH80-65-160 | 32 | 11 | 8 | 1.5 | ||
| IH80-50-200 | 50 | 15 | 12.5 | 2.2 | ||
| IH80-50-250 | 80 | 30 | 20 | 4 | ||
| IH80-50-315 | 125 | 45 | 32 | 7.5 | ||
| IH100-80-125 | 100 | 20 | 11 | 50 | 5 | 1.5 |
| IH100-80-160 | 32 | 15 | 8 | 2.2 | ||
| IH100-65-200 | 50 | 22 | 12.5 | 4 | ||
| IH100-65-250 | 80 | 37 | 20 | 5.5 | ||
| IH100-65-315 | 125 | 75 | 32 | 11 | ||
| IH125-100-200 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
| IH125-100-250 | 80 | 75 | 20 | 11 | ||
| IH125-100-315 | 125 | 75 | 32 | 18.5 | ||
| IH125-100-400 | / | / | / | 50 | 30 | |
| IH150-125-250 | / | / | / | 200 | 20 | 18.5 |
| IH150-125-315 | / | / | / | 32 | 30 | |
| IH150-125-400 | / | / | / | 50 | 45 | |
| IH200-150-250 | / | / | / | 400 | 20 | 37 |
| IH200-150-315 | / | / | / | 32 | 55 | |
| IH200-150-400 | / | / | / | 50 | 90 |
