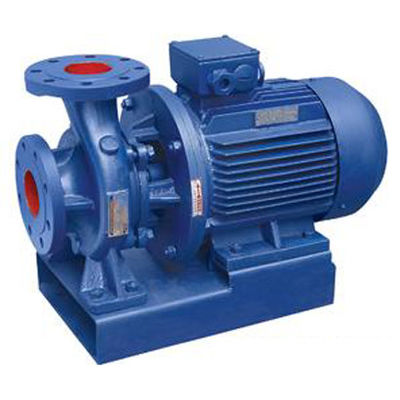

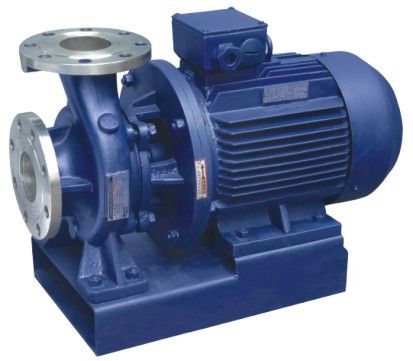

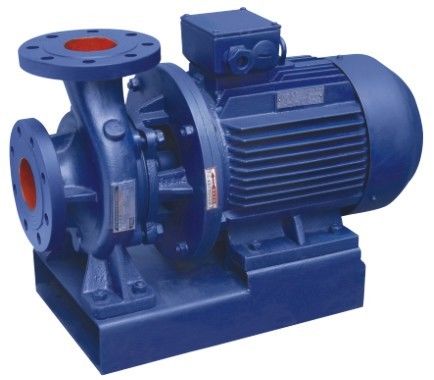

ISW Tek kademeli Yatay Santrifüj Pompa çarklı pompa
ürün tanıtımı
————————————————————————————————————

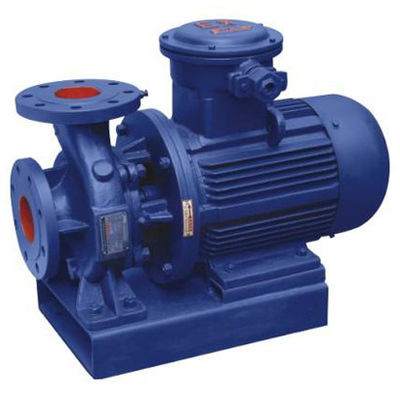

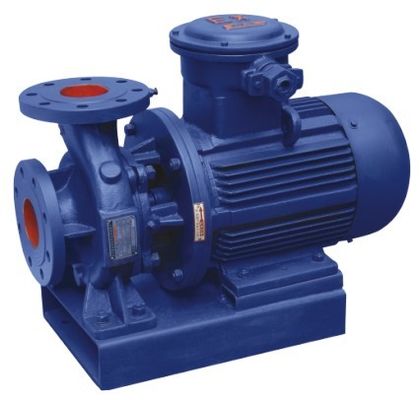

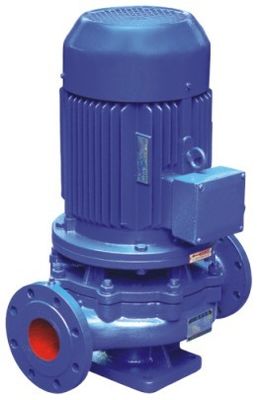

ISWH Yatay tek kademeli tek emişli, patlamaya dayanıklı yağ pompası, IS tek kademeli tek emişli santrifüj pompa performans parametrelerine ve dikey pompa benzersiz yapısal tasarım kombinasyonuna göre en gelişmiş hidrolik modeli kullanan ve uluslararası iso2858 tasarımı ve üretimi, Yüksek verimlilik ve enerji tasarrufu, güvenilir performans, kolay kurulum vb. ile karbür mekanik salmastra cihazının seçimi
Uygulama aralığı
————————————————————————————————————
1.Suyun teslimi ve suda kullanılan diğer sıvılara benzer fiziksel ve kimyasal özellikleri, endüstriyel ve kentsel su temini ve drenajı, yüksek bina basınçlı suyu, bahçe sulama, yangın hidrofor, uzun mesafe taşımacılığı, sıcak ve soğuk soğutma çevrimi, banyo ve diğer soğuk su çevrimi Basınçlandırma ve ekipman desteği, t ≤ 80 ≤ sıcaklık kullanımı.
2. Yaygın olarak kullanılır: kazan sıcak su basınçlı sirkülasyon ve kentsel ısıtma sistemi gibi metalurji, kimya, tekstil, kağıt ve otel otelleri, iswr tipi kullanım sıcaklığı t ≤ 120 ≤.
3. Petrol, kimya, metalurji, elektrik enerjisi, kağıt yapımı, gıda ve ilaç ve sentetik elyaf için uygundur ve katı olmayan parçacıkların, aşındırıcı ve suya benzer viskozitenin taşınması için sıcaklık -20 ° C ~ + 120 ° C'dir. .
4.Benzin, gazyağı, dizel ve diğer petrol ürünlerinin veya yanıcı, patlayıcı sıvıların teslimi için ortam sıcaklığı -20 ~ +120 OC'dir.
ürünözellik
—————————————————————————————————
1. Düzgün çalışma: Pompa milinin ve çarkın mutlak eş merkezliliği, dinamik ve statik dengenin düzgün çalışmasını, titreşim olmamasını sağlar.
2. Damlama sızıntısı: Farklı medya dağıtımlarında sızıntı olmamasını sağlamak için farklı malzemeler, karbür conta.
3. Düşük gürültü: Pompanın desteği altında iki düşük gürültülü yatak, motorun zayıf sesine ek olarak sorunsuz çalışıyor, temelde gürültü yok.
4. Kolay kurulum ve bakım, pompa yatağı somununun çıkarılması tüm rotor parçalarını çıkarabildiği sürece boru sistemini sökmeye gerek yoktur.
5. Düşük arıza oranı: basit ve makul yapı, birinci sınıf kalite desteğinin kullanımının önemli bir parçası, makinenin sorunsuz çalışma saatleri büyük ölçüde iyileştirildi.
6. Kolay bakım: contaların, yatakların değiştirilmesi, basit ve kullanışlı.
7. Daha fazla il yerleştirin: ihracatlar sola, sağa, üç yöne doğru yapılabilir, ardından boru hattı düzeni kurulumu, yerden tasarruf sağlar.
| Modeli | Akış | KAFA M |
yeterlik % |
Hız dev/dak |
Güç kw |
NPSH M |
KİLOGRAM | |
|---|---|---|---|---|---|---|---|---|
| m3/saat | l/sn | |||||||
| ISWB15-80 | 1.1 1.5 2.0 |
0,3 0,42 0,55 |
8.5 8 7 |
26 34 34 |
2900 | 0,18 | 2.3 | 17 |
| ISWB20-110 | 1.8 2.5 3.3 |
0,50 0,69 0,91 |
16 15 13.5 |
25 34 35 |
2900 | 0,37 | 2.3 | 25 |
| ISWB20-160 | 1.8 2.5 3.3 |
0,50 0,69 0,91 |
33 32 30 |
19 25 23 |
2900 | 0,75 | 2.3 | 29 |
| ISWB25-110 | 2.8 4.0 5.2 |
0,78 1.11 1.44 |
16 15 13.5 |
34 42 41 |
2900 | 0,55 | 2.3 | 26 |
| ISWB25-125 | 2.8 4.0 5.2 |
0,78 1.11 1.44 |
20.6 20 18 |
28 36 35 |
2900 | 0,75 | 2.3 | 28 |
| ISWB25-125A | 2.5 3.6 4.6 |
0,69 1.0 1.28 |
17 16 14.4 |
35 35 35 |
2900 | 0,55 | 2.3 | 27 |
| ISWB25-160 | 2.8 4.0 5.2 |
0,78 1.11 1.44 |
33 32 30 |
24 32 33 |
2900 | 1.5 | 2.3 | 39 |
| ISWB25-160A | 2.6 3.7 4.9 |
0.12 1.03 1.36 |
29 28 26 |
31 31 31 |
2900 | 1.1 | 2.3 | 34 |
| ISWB32-100I | 4.4 6.3 8.3 |
1.22 1.75 2.32 |
13.2 12.5 11.3 |
48 54 53 |
2900 | 0,75 | 2.0 | 32 |
| ISWB32-125 | 3.5 5.0 6.5 |
0,97 1.39 1.8 |
22 20 18 |
40 44 42 |
2900 | 0,75 | 2.3 | 28 |
| ISWB32-125A | 3.1 4.5 5.8 |
0.86 1.25 1.61 |
17.6 16 14.4 |
43 43 43 |
2900 | 0,55 | 2.3 | 28 |
| ISWB32-160 | 3.1 4.5 5.8 |
0.86 1.25 1.61 |
33 32 30 |
34 40 42 |
2900 | 1.5 | 2.3 | 28 |
| ISWB32-160I | 4.4 6.3 8.3 |
1.22 1.75 2.32 |
33.2 32 30.2 |
34 40 42 |
2900 | 2.2 | 2.0 | 47 |
| ISWB32-200 | 3.1 4.5 5.8 |
0.86 1.25 1.61 |
51 50 48 |
28 35 37 |
2900 | 3 | 2.0 | 47 |
| ISWB32-200I | 4.4 6.3 8.3 |
1.22 1.75 2.32 |
50.5 50 48 |
26 33 35 |
2900 | 4 | 2.0 | 43 |
| ISWB32-200IA | 2.8 4.0 5.2 |
0,78 1.11 1.44 |
44.6 44 42.7 |
34 40 42 |
2900 | 2.2 | 2.0 | 74 |
| ISWB40-100 | 4.4 6.3 8.3 |
1.22 1.75 2.31 |
13.2 12.5 11.3 |
48 54 53 |
2900 | 0,55 | 2.3 | 32 |
| ISWB40-100A | 3.9 5.6 7.4 |
1.08 1.56 2.06 |
10.6 10 9 |
52 52 52 |
2900 | 0,37 | 2.3 | 32 |
| ISWB40-125 | 4.4 6.3 8.3 |
1.22 1.75 2.31 |
21 20 18 |
41 46 43 |
2900 | 1.1 | 2.3 | 34 |
