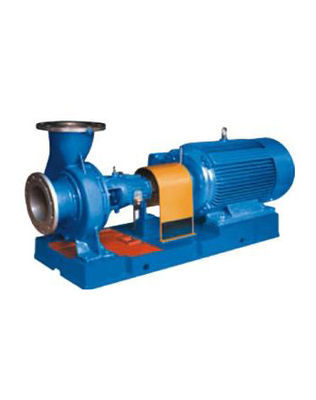

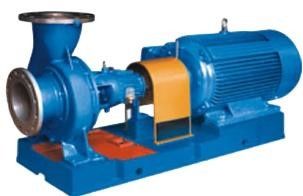

ZA Petrokimya prosesi santrifüj pompası
Petrol Kimyasal Pompası Ürün Tanıtımı
Ürün standartlarının uygulanması: API610(Ed.10) ve VDMA24297(ağır hizmet)
ZA serisi standart kimyasal pompa yatay, tek kademeli ve tek emişli bir santrifüj pompadır, standart kimyasal pompalar arasında temel bir ürün olan DIN24256, ISO2858 ve GB5662-85 gibi standartlara uygundur.
Düşük sıcaklıkta veya yüksek sıcaklıkta, nötr veya aşındırıcı, temiz veya katı tanecikler içeren veya zehirli, yanıcı veya patlayıcı ortamların taşınması için geçerlidir.Esas olarak kimya mühendisliği, petrokimya, çelik işleri, enerji santralleri, kağıt yapımı, kağıt hamuru, ilaç, gıda ve şeker rafinasyonu gibi endüstrilerde uygulanır.
Petrol Kimyasal Pompası Yapısal Özellikleri
Pompa gövdesi: ayak destek yapısının benimsenmesi;
Çark: kapalı, yarı açık ve tam açık tipler;Pompanın eksenel kuvveti esas olarak arka bıçak veya denge deliği tarafından dengelenirken, kalan eksenel kuvvet yatak tarafından karşılanır.
Pompa kapağı: Sızdırmazlık contası ile birlikte çalışarak sızdırmazlık boşluğu oluşturur ve çeşitli conta tipleri ile standart boşluk boyutları sağlanabilmektedir.
Mil contası: Farklı çalışma koşullarına göre bu tür conta türleri, salmastra contası, tek uçlu yüzey mekanik conta, çift uçlu yüzeyli mekanik conta ve seri mekanik conta olarak benimsenebilir.
Rulmanlar: ince yağlı yağlama modunu benimser ve yağ seviyesi, yatakların iyi bir yağlama durumunda çalışmasını tam olarak sağlayan sabit seviyeli bir yağ kabı tarafından kontrol edilir.
Şaft: Şaftın servis ömrünü uzatmak amacıyla ortamın şaftla doğrudan temas etmesini önlemek için bir burçla korunur.
Petrol Kimyasal Pompası Çalışma koşulları
Ortam sıcaklığı: -40°C----+500°C
Akış Q=2~8000m3/h, Yükseklik:3-240(m)
Çalışma basıncı: 50bar'a kadar
Dönme hızı n=1450~3600 dev/dak,50Hz/60Hz
Pompanın dönüş yönü: Motordan pompaya doğru bakıldığında saat yönünde.
HAYIR. | İsim | Malzeme | HAYIR. | İsim | Malzeme |
1 | Gövde | SUS304 | 15 | Arka yatak rakoru | FC200 |
2 | Muhafaza halkası | SUS304 | 16 | Şaft | ANSI420 |
3 | Ön pervane halkası | SUS304 | 17 | Arka toz tavası | FC200 |
4 | Pervane | SUS304 | 18 | Destekleyici ayak | FC200 |
5 | Arka pervane halkası | SUS304 | 19 | Rulman ara parçası halkası | FC200 |
6 | Kaput halkası | SUS304 | 20 | Konik makaralı rulman | Standart |
7 | Pompa kaputu | SUS304 | 21 | Yağ seviyesi penceresi | PTFE |
8 | Rulman evi | FC200 | 22 | Ön toz tavası | FC200 |
9 | Conta bezi | SUS304 | 23 | Deşarj tüpü | SUS304 |
10 | Ön yatak rakoru | FC200 | 24 | Mil contası | MS,G/P |
11 | Silindirik makaralı rulman | Standart | 25 | Mil kovanı | SUS304 |
12 | Tutucu halka | SUS304 | 26 | Vidalı tapa | SUS304 |
13 | Hava tahliye musluğu | FC200 | 27 | Sızdırmazlık contası | PTFE |
14 | Açısal bilyalı rulman | Standart | 28 | Pervane somunu | SUS304 |
