QJB Karışıklık Karşıtı Denizaltı Karıştırıcı Yüksek Güçlü Karıştırıcı Çamur Kalınlaştırma Tankları Karbon Karıştırma Akışı Endüksiyonu

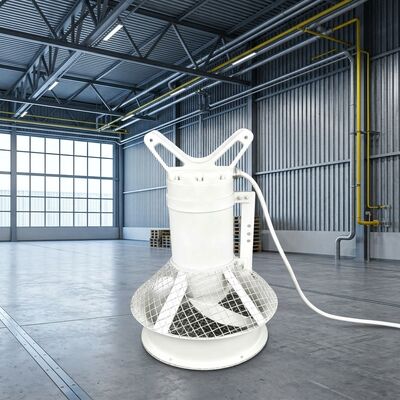

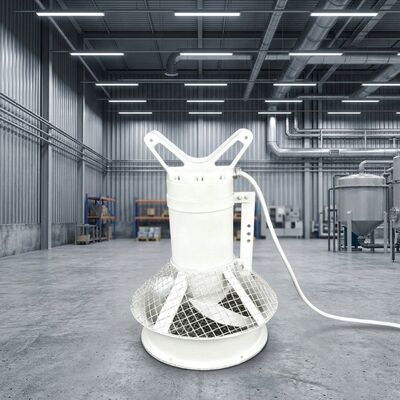

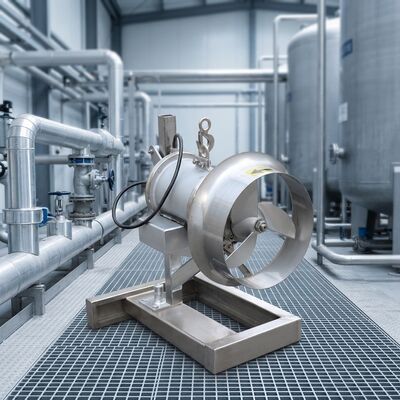

QJB Dolaşma Önleyici Dalgıç Mikser

Ürüne Genel Bakış
QJB dolaşmayı önleyen dalgıç karıştırıcı, atık su ve çamur gibi karmaşık ortamlarda geleneksel dalgıç karıştırıcıların karşılaştığı genel dolaşma ve tıkanma sorunlarını gidermek için geliştirilmiş, özel olarak tasarlanmış bir su altı karıştırma cihazıdır. Optimize edilmiş yapısal tasarım ve güç iletim sistemi sayesinde bu ekipman, su altında uzun süreli istikrarlı çalışmayı garanti ederek, sıvı ortamın verimli bir şekilde karıştırılmasını, harmanlanmasını ve akışının teşvik edilmesini sağlar. Su arıtma süreçleri boyunca ortamın homojenliğini artırır ve havalandırma, çökeltme ve biyokimyasal reaksiyonlar gibi sonraki arıtma adımları için tutarlı çalışma koşulları sağlar. Su altı ekipmanlarına yönelik güvenlik ve güvenilirlik standartlarına uygun olarak tasarlanan bu ürün, kurulum kolaylığını uygun maliyetli bakımla birleştirerek çok çeşitli belediye ve endüstriyel su arıtma uygulamaları için uygun hale getirir.
2. Çalışma Koşulları
Orta Koşullar: Atık su, çamur veya askıda katı madde, elyaf, topak ve diğer yabancı maddeleri içeren karışık sıvıların arıtılması için uygundur. Ortam sıcaklık aralığı 0°C ila 40°C, pH aralığı 6,0 ila 9,0, ortam yoğunluğu 1100 kg/m³'ü aşmamalı ve askıda katı madde konsantrasyonu 5000 mg/L'yi aşmamalıdır (özel çalışma koşulları için özel çözümler mevcuttur).
Çevresel koşullar: Ekipman, 1,0 m ila 15 m (gerçek gereksinimlere göre ayarlanabilir) dalış derinliği aralığıyla tamamen su altında çalışmalıdır. Çalışma ortamı güçlü titreşim veya darbelerden arındırılmış olmalı, aşındırıcı gazlar veya yanıcı/patlayıcı maddeler içermemelidir. Güç kaynağı üç fazlı AC 380V/50Hz'dir (özel voltajlar için özelleştirilebilir), voltaj dalgalanmaları nominal voltajın ±%10'unu aşmaz.
Çalışma koşulları: Ekipman belirtilen orta sıvı seviyesinde çalışmalıdır; yüksüz olarak (ortama batırılmadan) çalıştırma yasaktır. Sürekli çalışma süresi yılda 8.000 saatten az olmamalıdır ve aralıklı çalışmaya izin verilir (ekipmanın çalışma özelliklerine uygun başlatma-durdurma aralıklarıyla).
III. Uygulama Kapsamı
Belediye Su Arıtma: Kanalizasyon suyunu aktif çamurla karıştırmak, çamur çökelmesini önlemek ve biyokimyasal reaksiyon verimliliğini arttırmak için kullanılan, belediye atık su arıtma tesislerinde havalandırma tankları, anaerobik tanklar, anoksik tanklar, çamur yoğunlaştırma tankları ve dengeleme tankları için uygundur. Aynı zamanda kentsel yağmur suyu tutma havzalarında su kalitesi homojenizasyon karışımı için de uygulanabilir.
Endüstriyel su arıtma: ön arıtma aşamasında su kalitesinin ayarlanması ve karıştırılması, biyokimyasal arıtma tanklarında çamurun karıştırılması ve endüstriyel devridaimli su sistemlerinde sirkülasyon ve tekdüzelik bakımı da dahil olmak üzere kimya, ilaç, baskı ve boyama ile gıda işleme endüstrilerine yönelik atık su arıtma sistemlerini kapsar. Ayrıca endüstriyel çamur arıtımında çamurun karıştırılması ve topaklaşmanın önlenmesi için de uygulanabilir.
Diğer uygulamalar arasında su ürünleri yetiştiriciliğinde oksijenasyon ve sirkülasyon karışımı (tarım ortamlarının iyileştirilmesi), nehir ve göl ekolojik restorasyonunda suyun bozulması (su değişiminin teşvik edilmesi ve alg büyümesinin engellenmesi) ve çöp sahası sızıntı suyu arıtma havuzlarında sızıntı suyunun karıştırılması yer alır.
IV. Çalışma Prensibi
QJB-CR dolaşmayı önleyen dalgıç karıştırıcı, gücü bir kaplin yoluyla redüktör dişli ünitesine ileten bir dalgıç motor tarafından çalıştırılır. Redüksiyon mekanizması, motorun yüksek hızlı dönüşünü pervanenin düşük hızlı, yüksek torklu dönüşüne dönüştürür. Pervane, dönüş sırasında hem eksenel itme hem de radyal karıştırma kuvveti üreten, özel olarak tasarlanmış aerodinamik bir şekle sahiptir: eksenel itme, sıvıyı ekipmanın ekseni boyunca hareket ettirerek yönlendirilmiş su akışı oluşturur; Radyal karıştırma kuvveti ise çevredeki ortamda dairesel harekete neden olarak dispersiyonu ve karışımı teşvik eder.
Bu arada, dolaşma önleyici tasarım önemli bir teknik özelliktir: pervane ile motor mahfazası arasına koruyucu bir ızgara kalkanı yerleştirilmiştir. Bu ızgara yapısı, liflerin, saçların ve şerit benzeri kalıntıların pervane ile motor arasındaki boşluğa girmesini etkili bir şekilde engellerken düzgün sıvı akışı sağlar. Ek olarak pervane kanatlarının kenarları, döküntü yapışmasını en aza indirmek için özel olarak düzleştirilmiştir. Pervanenin dönme yönü ve açısı, "kesici tipte" bir su akışı oluşturacak şekilde tasarlanmıştır ve böylece pervanenin etrafına pislik dolanma olasılığını daha da azaltır. Bu tasarım, ekipmanın uzun süreli stabil çalışmasını sağlar ve aşırı güç yüklemesi ve cihazın dolaşma nedeniyle hasar görmesi gibi sorunları önler.
5. Ürün Yapısı
QJB dolaşmayı önleyen dalgıç karıştırıcı, temel olarak aşağıdaki temel bileşenlerden oluşan entegre bir su altı tasarımına sahiptir:
Dalgıç motor: Mükemmel korozyon direnci ve sızdırmazlık performansı sunan, paslanmaz çelik gövdeli (304 veya 316L, çalışma koşullarına göre seçilir) üç fazlı asenkron dalgıç motor kullanılır. Motor, dahili aşırı ısınma koruması ve kaçak akım koruma cihazlarıyla donatılmıştır; motor sıcaklığı nominal değeri aştığında veya sızıntı meydana geldiğinde güç kaynağını otomatik olarak keserek ekipmanın güvenliğini sağlar.
Dişli Redüksiyon Ünitesi: Ekipman gücüne ve karıştırma gereksinimlerine göre tasarlanmış dişli oranına sahip, planet dişli veya sonsuz dişli redüksiyon yapısını kullanır. Bu, torku artırırken dönme hızını etkili bir şekilde azaltır ve pervane için yeterli karıştırma kuvveti sağlar. Dahili bileşenler, mükemmel yağlama ve ısı dağıtma performansı sağlayan, böylece servis ömrünü uzatan özel yağlayıcıyla doldurulmuştur.

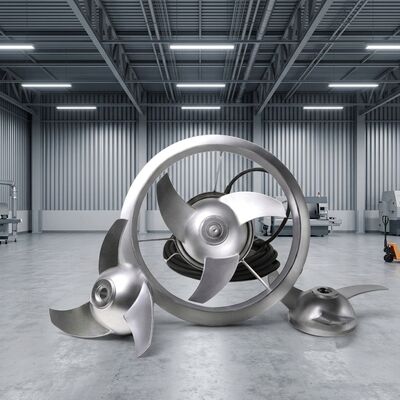

Pervane: Pervane, güçlendirilmiş mühendislik plastiğinden (PPO gibi) veya paslanmaz çelikten yapılmıştır ve tipik olarak 3 ila 4 kanattan oluşur ve geriye doğru eğimli, aerodinamik tasarıma sahip olup, su direncini azaltır ve karıştırma verimliliğini artırır. Pervane, dişli kutusunun çıkış miline kamalı bir bağlantı aracılığıyla bağlanarak güvenli kurulum ve kolay sökme olanağı sağlar.
Dolaşma önleyici koruma: Pervanenin dış tarafında bulunur, motor gövdesine güvenli bir şekilde bağlanmıştır ve paslanmaz çelikten yapılmıştır. Izgara aralığı, yaygın kirlilik boyutlarına (tipik olarak 10 mm – 20 mm) göre tasarlanmış olup, sınırsız su akışına izin verirken büyük kalıntıların pervane alanına girmesini etkili bir şekilde önler. Operatörlerin veya boruların çizilmesini önlemek için korumanın kenarları yuvarlatılmış geçişlere sahiptir.
Sızdırmazlık sistemi: Mekanik salmastraları ve iskelet yağ keçelerini birleştiren çift sızdırmazlık yapısına sahiptir. Mekanik salmastra korozyona dayanıklı silisyum karbür-silisyum karbür veya silisyum karbür-grafit malzemelerden yapılmıştır ve suyun motorun içine girmesini etkili bir şekilde önler. İskelet yağ keçesi, yardımcı sızdırmazlık görevi görerek sızdırmazlık güvenilirliğini daha da artırır ve sızıntı olmadan uzun süreli su altı çalışmasını sağlar.
Kurulum ve montaj bileşenleri: kılavuz çubuklar, kaldırma cihazları ve taban plakaları dahil; Kılavuz çubuklar, ekipmanın kurulumu ve sökülmesi için kullanılır ve bakım personelinin, kaldırma cihazını kullanarak ekipmanı su altından kolayca kaldırmasına olanak tanır; taban plakası, operasyonel stabiliteyi sağlamak ve su akışı darbesinden kaynaklanan ekipmanın yer değiştirmesini önlemek için tankın tabanına sabitlenmiştir.
6. Ürün Özellikleri ve Avantajları
Daha istikrarlı çalışma için son derece etkili, dolaşma önleyici tasarım: Dolaşma önleyici koruma ve optimize edilmiş pervane tasarımına sahip olan bu sistem, enkazın kaynağa dolaşması riskini önemli ölçüde azaltır. Geleneksel dalgıç karıştırıcılarla karşılaştırıldığında, dolaşma arıza oranı %80'in üzerinde azaltılarak temizlik için aksama süresi en aza indirilir ve sürekli çalışma süresi uzatılır.
Yüksek karıştırma verimliliği ve daha düşük enerji tüketimi: Optimize edilmiş dişli oranıyla birleştirilmiş aerodinamik pervane tasarımı, karıştırma kuvvetini daha etkili bir şekilde yoğunlaştırır, aynı güç seviyesinde daha geniş bir ortam karışımı aralığına olanak tanır ve karıştırma homojenliğini %15 ila %20 oranında artırır. Bu arada, motor ve dişli kutusunun verimli entegrasyonu enerji kaybını azaltarak geleneksel ekipmanlarla karşılaştırıldığında %10 ila %15 daha fazla enerji tasarrufu sağlar.
Korozyona son derece dayanıklı ve geniş çapta uygulanabilir: Çekirdek bileşenler, belediye kanalizasyonu ve endüstriyel atık su dahil olmak üzere çeşitli aşındırıcı ortamlara dayanabilen, paslanmaz çelik ve güçlendirilmiş mühendislik plastikleri gibi korozyona dayanıklı malzemelerden yapılmıştır. Malzemeler yüksek mukavemet, mükemmel darbe direnci ve yaşlanma direnci sunarak normal bakım koşullarında 8 ila 10 yıllık bir hizmet ömrü sağlar.
Yüksek güvenlik performansı ve rahat çalışma: Motor, aşırı ısınma ve elektrik kaçağı gibi potansiyel tehlikeleri önlemek için birden fazla yerleşik koruma cihazıyla donatılmıştır. Ekipmanın modüler tasarımı, bileşenlerin kolayca sökülmesine ve değiştirilmesine olanak tanıyarak bakım personelinin kapsamlı bir eğitim gerektirmeden rutin bakım yapmasına olanak tanır. Ayrıca cihaz düşük gürültü seviyelerinde (su altı gürültüsü ≤60 dB) çalışarak çevresel rahatsızlığı en aza indirir.
Yüksek uyarlanabilirlik ve esnek uygulama: Ekipman, farklı arıtma tanklarının boyutlarına ve orta özelliklerine (askıda katı madde konsantrasyonu ve viskozite gibi) göre güç (0,75kW–37kW), pervane çapı (200mm–800mm) ve daldırma derinliği açısından özelleştirilebilir ve belediye, endüstriyel ve ekolojik restorasyon uygulamalarında kişiselleştirilmiş gereksinimleri karşılar. Ayrıca, bağımsız çalışmayı veya çok üniteli koordineli kontrolü destekler ve otomatik çalışma için su arıtma tesislerinin PLC kontrol sistemi ile entegre edilebilir.
