QSP Denizaltı Kanalizasyon Pompası: Suya dayanıklı tel ve kum önleyici
Tanıtım
QSP tipi su ile doldurulmuş daldırıcı pompa (QS daldırıcı pompa) iki parçadan oluşur: pompa ve motor.
Su pompası, rotatörden, kılavuz yelkeninden (kılavuz kabuğundan), su giriş düğümünden, su çıkışından ve diğer parçalardan oluşur.Denizaltı motoru su dolu yapıya sahip.Stator sargısı ve demir çekirdeği doğrudan suya daldırılır, esas olarak motor soğutması ve kaydırıcı rulman yağlandırması için kullanılır.Motorun statör sargısı suya dayanıklı elektromanyetik tel kullanır, iyi su direnci performansına sahiptir. Rotor sincap kafesi yapısıdır. Motorun üst ucu su enjeksiyon deliği ve egzoz deliği ile donatılmıştır,ve alt ucu su boşaltma deliği ile donatılmıştırMotorun alt kısmı, pompanın eksensel kuvvetini ve rotorun ölü ağırlığını taşıyacak bir itiş rulmanı ile donatılmıştır.Rotor çubuğunun uzatılmış ucunda bir kum önleme mekanizması oluşturmak için bir kauçuk kum fırlatıcı ve kaydırılabilir çerçeve yağ mühürü vardır, bu da motorun içine girmesini etkili bir şekilde engelleyebilir.
Üç fazlı motor yuvarlak rulman ve kaydırma rulmanına ayrılmıştır. Kaydırma rulmanı yüksek kaliteli grafit kolye ve paslanmaz çelik itiş plakalarını benimser,Elektrik pompasının çalışması sırasında sırasıyla radyal kuvveti ve aksal kuvveti taşıyan, istikrarlı performans ve güvenilir kalite ile.
Ana avantajları şunlardır: güvenilir çalışma, dayanıklılık, kullanımı kolay, yüksek güç, daha az arıza, düşük bakım maliyetleri.
Uygulama
Özel yapısı ve su kaynağına daha az kirlilik nedeniyle, bu elektrikli pompa serisi, bir makine ve pompa ile suda çalışan bir çeşit su kaldırma aracıdır.Tarım arazisinin drenajı ve sulamalarında yaygın olarak kullanılabilir, püskürtme sulama, kuyu su kaldırma, ev suyu alımı, endüstriyel ve sivil binaların su temini ve drenaj sistemi, dağlık bölgelerde su yönlendirmesi ve alçak bölgelerde drenaj.
3QSP dalgıç pompasının çalışma koşulları
Elektrikli pompa, aşağıdaki koşullarda sürekli çalışabilmelidir:
1Orta sıcaklık + 25 °C'yi geçmemelidir.
2Ortamın pH değeri 6,5 ila 8 arasındadır.5;
3Katı kirliliklerin hacim oranı % 0.1'den fazla değildir ve parçacık boyutu 0.2mm'den fazla değildir;
4Güç frekansı 50 Hz, voltaj 380 V ve voltaj dalgalanma aralığı nominal değerin 0.9-1.1 katıdır.
5Dalış derinliği en az 0,5 metre.
Kurulum ve talimatlar
Resimler

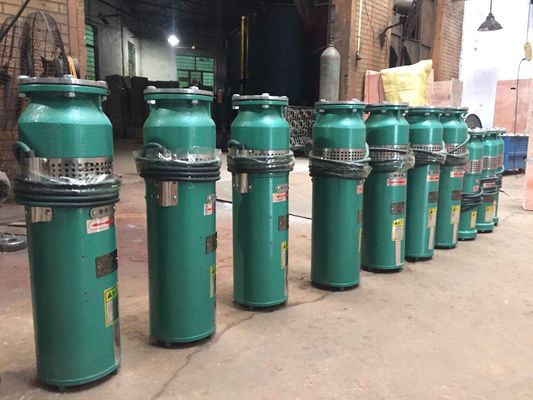

Altın üzerine malzeme

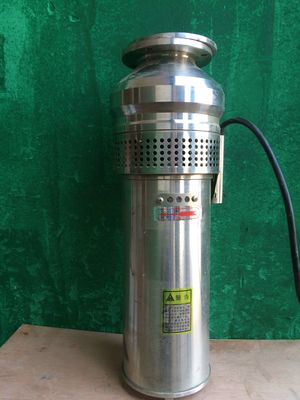

SS 304 üzerindeki malzeme
Parametreler
| Model |
Akış M3/h |
Baş m |
Güç Kw |
Mevcut A |
Pompanın yüksekliği mm |
Flanşın dış çapı mm |
Flanş merkezi mesafesi mm |
Çıkış çapı mm |
| QSP15-10-0.75 | 15 | 10 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
| QSP10-10-0.55 | 10 | 10 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
| QSP10-14-0.75 | 10 | 14 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
| QSP15-7-0.55 | 15 | 7 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
| QSP15-14-1.1 | 15 | 14 | 1.1 | 3.2 | 520 | 156 | 135 | 50 |
| QSP40-6-1.1 | 40 | 6 | 1.1 | 3.2 | 520 | 156 | 135 | 80 |
| QSP25-9-1.1 | 25 | 9 | 1.1 | 3.2 | 520 | 156 | 135 | 65 |
| QSP25-12-1.5 | 25 | 12 | 1.5 | 4.2 | 520 | 156 | 135 | 65 |
| QSP40-9-1.5 | 40 | 9 | 1.5 | 4.2 | 520 | 156 | 135 | 80 |
| QSP15-25-2.2 | 15 | 26 | 2.2 | 5.7 | 580 | 150 | 130 | 50 |
| QSP25-17-2.2 | 25 | 17 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
| QSP40-12-2.2 | 40 | 12 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
| QSP65-7-2.2 | 65 | 7 | 2.2 | 5.7 | 580 | 150 | 130 | 90 |
| QSP15-34/2-3 | 15 | 34 | 3 | 7 | 650 | 156 | 135 | 50 |
| QSP10-54/3-3 | 10 | 54 | 3 | 7 | 680 | 150 | 130 | 50 |
| QSP25-25-3 | 25 | 25 | 3 | 7 | 580 | 150 | 130 | 65 |
| QSP20-30/2-3 | 20 | 30 | 3 | 7 | 650 | 156 | 134 | 65 |
| QSP40-16-3 | 40 | 16 | 3 | 7 | 580 | 168 | 145 | 65 |
| QSP50-13-3 | 50 | 13 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP80-7-3 | 80 | 7 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP65-10-3 | 65 | 10 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP100-6-3 | 100 | 6 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP10-72/4-4 | 10 | 72 | 4 | 10.2 | 720 | 150 | 130 | 50 |
| QSP40-21-4 | 40 | 21 | 4 | 10.2 | 630 | 168 | 145 | 65 |
| QSP20-40/2-4 | 20 | 40 | 4 | 10.2 | 730 | 168 | 145 | 65 |
| QSP30-30/2-4 | 30 | 30 | 4 | 10.2 | 730 | 168 | 145 | 65 |
| QSP65-13-4 | 65 | 13 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP80-12-4 | 80 | 12 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP100-9-4 | 100 | 9 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP40-28-5.5 | 40 | 28 | 5.5 | 13.4 | 720 | 168 | 145 | 90 |
| QSP65-20-5.5 | 65 | 20 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP65-18-5.5 | 65 | 18 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP100-12-5.5 | 100 | 12 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
| QSP50-26-5.5 | 50 | 26 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP80-15-5.5 | 80 | 15 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP120-10-5.5 | 120 | 10 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
| QSP220-5-5.5 | 220 | 5 | 5.5 | 13.4 | 720 | 200 | 180 | 150 |
| QSP20-54/3-5.5 | 20 | 54 | 5.5 | 13.4 | 870 | 168 | 145 | 65 |
| QSP30-40/3-5.5 | 30 | 40 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP40-30/2-5.5 | 40 | 30 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP65-25-7.5 | 65 | 25 | 7.5 | 18.6 | 740 | 168 | 150 | 90 |
| QSP100-15-7.5 | 100 | 15 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
| QSP100-17-7.5 | 100 | 17 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
| QSP250-8-7.5 | 250 | 8 | 7.5 | 18.6 | 740 | 200 | 180 | 150 |
