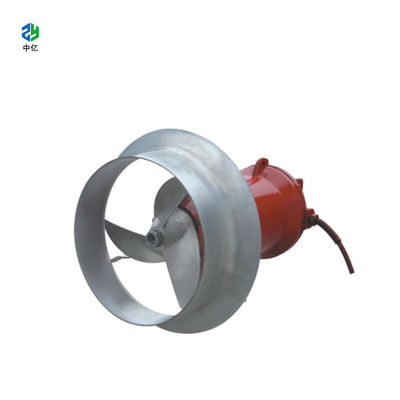

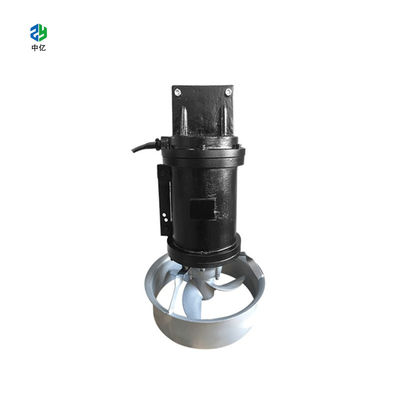

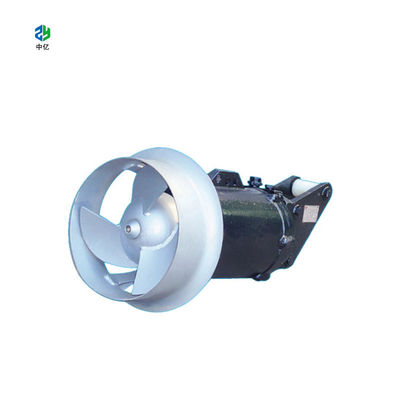

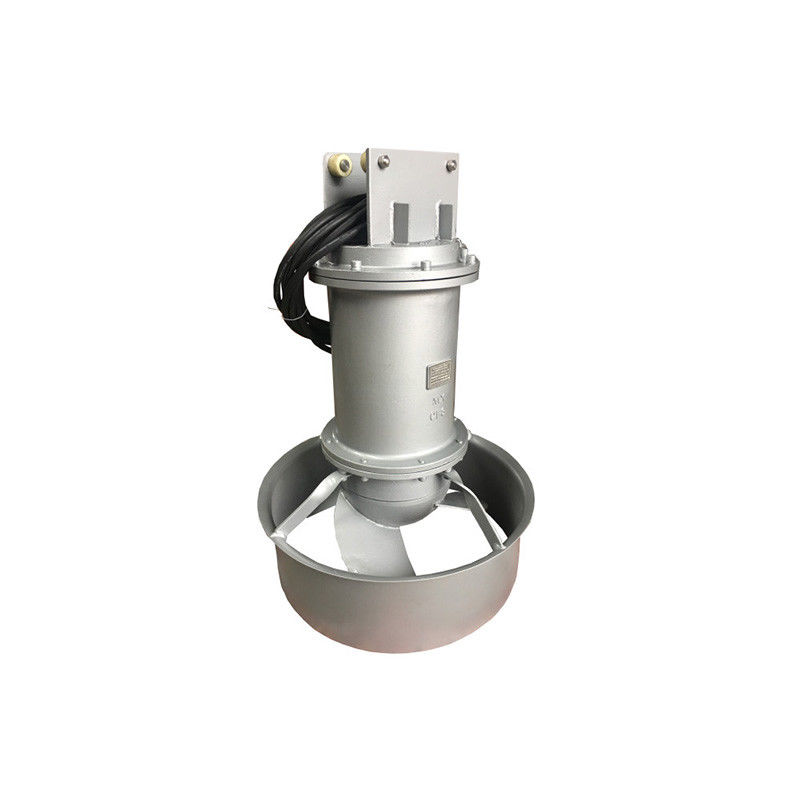

F yalıtım ve IP68 koruması ile atık su arıtma için daldırılabilir karıştırıcı pompası
Ürün Genel Görünümü
QJB tipi düşük hızlı itici, oksidasyon hendekinde ve su arıtma sürecinde çeşitli biyokimyasal tankların karıştırılmasında yaygın olarak kullanılır.Ayrıca nehir anti-dondurma ve peyzaj su dolaşımı için de kullanılabilir. Düşük hızlı pervane, dalgıç motor, redüktör, bıçak pervane ve montaj sisteminden oluşur.Büyük hacimli akış alanı ve geniş hizmet aralığıArka tarafa süpürülmüş muz bıçağı pervanesinin tasarımı, kendi kendini temizleme işlevine sahiptir.Hafiflemenin avantajları var.Yüksek dayanıklılık ve korozyon direnci. Mükemmel hidrolik performansı, düşük hızda sıvı ile iyi bir damping etkisini sağlayabilir ve böylece yumuşak bir su akışı oluşturabilir.Bu ürün serisi sadece su akışını itme ve oluşturma fonksiyonuna sahip değil, aynı zamanda karıştırma işlevine de sahiptir.
Özellikleri
1Karıştırıcı yapısı kompakt, boyutu küçük ve ağırlığı hafif; çalışması ve bakımı basit, kurulumu kolay ve kullanım süresi uzun.
2Denizaltı karıştırıcısının itici motorunun iyi bir hidrolik tasarım yapısı, yüksek çalışma verimliliği ve bıçağın kirliliklerin sarılması ve engellenmesini önleyebilen kendi kendini temizleme fonksiyonu vardır..
3Havalandırma sistemi ile birleştirildiğinde, enerji tüketimi büyük ölçüde azaltabilir, oksijen içeriği önemli ölçüde artırabilir ve çöküntü etkili bir şekilde önlenebilir.
4QJB karıştırıcısının motor sargısı, IP68 koruma derecesi ile F sınıfı yalıtımdır.yağ odası sızıntısını tespit etme ve motor sargılarının aşırı ısınmasına karşı koruma fonksiyonlarına sahiptirBu da motoru daha güvenli ve güvenilir hale getirir.
5QJB karıştırıcı mekanik mühürünün sürtünme çiftleri korozyona dayanıklı volfram karbürden yapılır, tüm bağlayıcılar iki mekanik mühürle paslanmaz çelikten yapılır.
Çalışma koşulları
Denizaltı karıştırıcı, her türlü su arıtma ve endüstriyel işlem için uygundur.katı-sıvı iki fazlı veya katı-sıvı-gaz üç fazlı orta eşit karıştırma reaksiyon yerini korumaya ihtiyaç duyan.
QJB karıştırıcı aşağıdaki koşullarda normal ve sürekli çalışabilir:
Yüksek ortamın sıcaklığı 40 ° C'yi geçmemelidir.
Ortamın pH değeri 5 - 9 arasındadır;
3Orta yoğunluk 115kg / m3'den fazla olmamalıdır;
4 uzun süreli dalış operasyonu, dalış derinliği genellikle 20 metreden fazla değildir.
Denizaltı karıştırıcısının kurulum sistemi
Denizaltı karıştırıcısının gücü 1,5 kW, 2,2 kW ve 2,5 kW olduğunda II kurulum sistemini kullanmak önerilir.Çelik ipi sabitleme çerçevesi ve kılavuz tabanı rezerve delikler olmadan genişleme vidaları ile sabitlenir.
Denizaltı karıştırıcı seçiminin ana öğeleri
Denizaltı karıştırıcısı tip seçimi için önlemler: 500m3 hacme 1kW güç 60NM'den fazla olmalıdır ve gerçek denetimden sonra etki iyi olmalıdır.Bazı küçük bıçaklar bu etkiyi yüksek hızda elde edemez..
Güç, yuvarlak havuz, pist tipi havuz ve halka tipi havuz için %10 azaltabilirken, kare havuz, dikdörtgen havuz ve üçgen havuz için %10 güç artırılmalıdır.,Güç ne kadar küçük olursa o kadar.
Orta yoğunlukta her %10 artış için güç %30 artırılmalıdır.Giriş ve çıkış konumu, böylece hiçbir ölü açı veya küçük ölü açı elde edilmez.
Akış hızına gelince, akışı itmek için birçok karıştırıcı vardır, bu nedenle orijinal akış hızı, havuzun kesimi, uzunluğu ve diğer ilgili veriler ve gerekli akış hızı verilmelidir.Şirket uygun ürünleri sağlayabilir.Bu çok karmaşık bir süreç. Lütfen tedarikçiyle bağlantı kurun.
Denizaltı karıştırıcısının kurulum yüksekliği: (1) havuzun dibinden karıştırıcının merkezine kadar döngü çapı 1 m'den az x = döngü yarıçapı + 0,7 M. (2) Döngü çapı 1 m'den fazla ise,yarıçap + 1 m olarak hesaplanır.(3) Kurulum yüksekliği havuzun derinliğine göre artırabilir veya düşebilir.
Denizaltı karıştırıcılarıUygulama: Şirketimizdeki dalgıç karıştırıcılar arasında karıştırıcı karıştırıcı ve düşük hızlı akış pervanesi bulunur. 1- Kentsel ve endüstriyel atık su arıtma sürecinde karıştırma, karıştırma ve halka akışları yapma amaçları: aktif çamur tankı, biyoreaktör tankı, karıştırma tankı, çamur siloları,eşitleme rezervuarı, kanalizasyon tankı vb. 2Çevre su ortamı için bakım ekipmanları, su akışını oluşturur. 3Suyun oksijen içeriğini artırmak ve su kütlesinin kalitesini iyileştirmek. 4- Sospansyonlu maddelerin çöküşünü etkili bir şekilde önler. |
Kullanım Şartları
|
Denizaltı karıştırıcılarının performans parametresi:
Model | Motor Gücü ((Kw) | Rütbeli akım ((A) | Vane Rpm (r/min) | Çubuk çapı (mm) | Güç (N) | Ağırlık ((kg) |
QJB0.85/8-260/3-740/S | 0.85 | 3.2 | 740 | 260 | 163 | 55/65 |
QJB1.5/6-260/3-980/S | 1.5 | 4 | 980 | 260 | 290 | 55/65 |
QJB2.2/8-320/3-740/S | 2.2 | 5.9 | 740 | 320 | 582 | 88/93 |
QJB4/6-320/3-960/S | 4 | 10.3 | 960 | 320 | 609 | 88/93 |
QJB1.5/8-400/3-740/S | 1.5 | 5.2 | 740 | 400 | 600 | 74/82 |
QJB2.5/8-400/3-740/S | 2.5 | 7 | 740 | 400 | 800 | 74/82 |
QJB3/8-400/3-980/S | 3 | 8.6 | 980 | 400 | 920 | 74/82 |
QJB4/6-400/3-480/S | 4 | 10.3 | 480 | 400 | 1200 | 74/82 |
QJB4/12-620/3-480/S | 4 | 14 | 480 | 620 | 1400 | 190/206 |
QJB5/12-620/3-480/S | 5 | 18.2 | 480 | 620 | 1800 | 196/212 |
QJB7.5/12-620/3-480/S | 7.5 | 28 | 480 | 620 | 2600 | 240/256 |
QJB10/12-620/3-480/S | 10 | 32 | 480 | 620 | 3300 | 250/266 |
