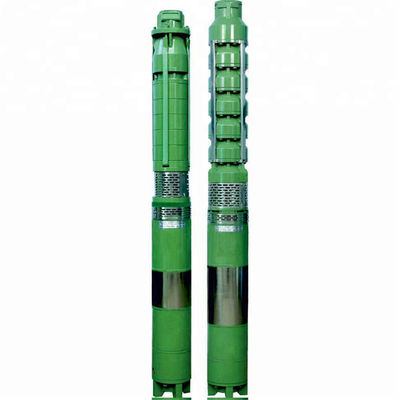

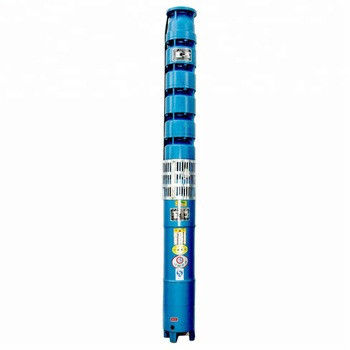

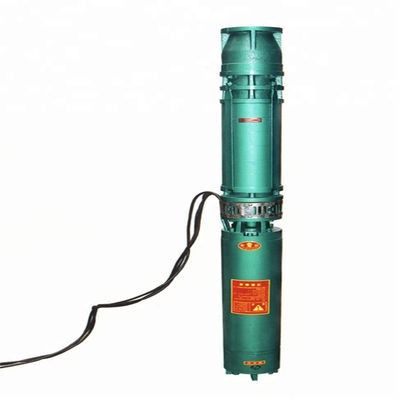

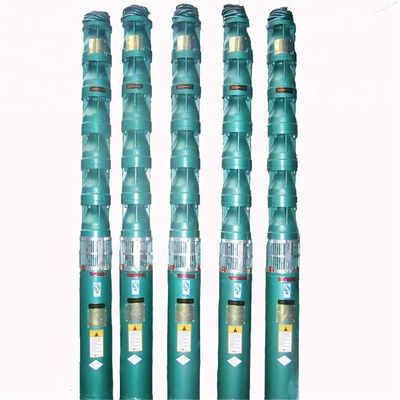

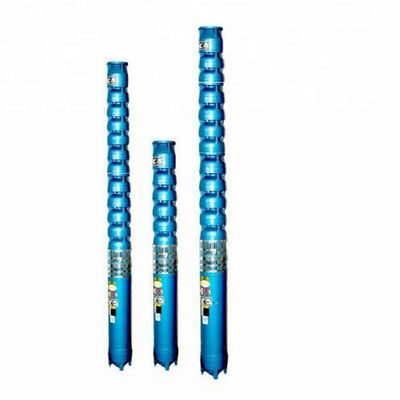

Bor delik su pompası başlatmak
QJ serisi daldırılabilir elektrikli pompa kompakt bir yapıya, küçük hacim, düşük gürültü, herhangi bir ikincil kirlilik, kurulum ve kullanımı uygun bakım, güvenli ve güvenilir operasyon,Yüksek verimlilik ve enerji tasarrufu, pompa odası inşa etmek için gerek yok ve benzeri. dikey ve yatay kurulum yapabilirsiniz. Ayrıca açık su için ve bir yer altı pompası olarak kullanılabilir. Diğer yeraltı su pompaları ile karşılaştırıldığında,Küçük ayak izinin avantajları var., herhangi bir kirlilik ve sızıntı, kullanımı ve kurulumu uygun, vb. Su temini ve diğer durumlarda kullanılabilir.drenaj aletleri.
Bor delik su pompası uygulaması
QJ dalgıç pompası, ulusal standartlara göre tasarlanmış enerji tasarrufu yapan bir üründür.Ayrıca tarımsal sulama için de yaygın olarak kullanılır., şehirlerin, sanayi ve madencilik işletmelerinin su temini ve drenajı, hayvancılık ve kümes hayvanları için su ve plato ve dağlık bölgelerde yüksek katlı binalar, basınçlı su temini gibi.
Çalışma koşulları
1Güç kaynağı 50Hz, 380v üç fazlı AC güç kaynağı.
2Su sıcaklığı 20 °C'yi geçmemelidir.
3Suda katı madde içeriği (kütle olarak) % 0.01'den fazla değildir.
4Suyun pH değeri pH 6.5 ila 8.5
Suda klorür içeriği 400mg / L' den fazla değildir.
6Denizaltı elektrikli pompasının derinliği 70 metreden fazla değildir.
Yukarıdaki koşulların temel koşulları, örneğin yukarıdaki aralığın ötesindeki koşulların kullanımı, elektrikli pompanın normal çalışmasını sağlamak için özel olarak yapılmalıdır..
Bor delikli su pompası modeli anlamı
Örneğin:
150QJ10-150
150- Minimum çapına uyar (mm) 150
QJ- Kuyu dalgıç pompası (sıcak su)
10 Kapasite:10m3/h
150-Baş: 150m
Motor
QJ 250-75
Asinkron dalgıç motor.
Yüksek itiş yapısı
250 - Min kuyunun çapı ((mm)
75 - Motor gücü ((kw)
Bor delik su pompası yapısı
1. Merkezi kaçak veya karışık akış tipi için pompa; Su yağlanmış rulmanlar kullanıldı; ve motorla birleştirme sert bir birleştirme.Böylece sıvı enerjisi, su taşımak için pompa kabuğunun yön değiştirilmesiyle artıyor.. Pompanın üst kısmında, su borusunun çalışmakta olan parçalara zarar vermesi nedeniyle pompanın durmasını önlemek için bir kontrol valfi var.Kışın boru çatlamasını önlemek için su yavaşça boru hattından serbest bırakılabilir. (Not: düşük başlı dalgıç pompa, kontrol valfi gövdesinden yoksun).
2Motor kapalı bir ıslak tip ıslak yapıdır. Motor statör sargısı, suya dayanıklı polietilen yalıtımlı naylon çok katmanlı tel kullanır.Suyla yağlanmış malzeme kullanan rehber rulmanlar ve itiş rulmanlarMotor motor soğutmak ve rulmanlar yağlamak için taze su ile doldurulur. The bottom of the motor is equipped with a pressure regulating membrane (made of rubber) to adjust the pressure difference between the expansion and contraction of the body of water caused by the temperature rise of the motorMotorun üst şaftı, su kütlesine çöküntünün girmesini önlemek için kum kontrol mekanizması ile donatılmıştır.
Bor delik su pompasının parametreleri
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
- Su. Verimlilik (%) |
Çıkış Düzlük (mm) |
适用 井径 (mm) |
额定 功率 (kw) |
额定 Elektrik baskısı (v) |
额定 Elektrik akışı (A) |
Elektrik makinesi Verimlilik (η%) |
功率 Faktör sayısı Cosφ |
机组 径 yöne Maksimum 尺寸 (mm) |
备
Not: |
| 100QJ5-16 | 5 | 16 | 2850 | 51 | 40 |
100 Daha fazla. |
0.55 | 380 | 2.41 | 51.0 | 0.68 | 96 | |
| 100QJ5-24 | 24 | 0.75 | 2.96 | 55.0 | 0.7 | ||||||||
| 100QJ5-32 | 32 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-36 | 36 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-48 | 48 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ5-64 | 64 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5-72 | 72 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5-88 | 88 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ5-96 | 96 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-14 | 8 | 14 | 2850 | 53 | 50 |
100 Daha fazla. |
0.75 | 380 | 2.96 | 55.0 | 0.7 | 96 | |
| 100QJ8-21 | 21 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ8-28 | 28 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-32 | 32 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-42 | 42 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8-45 | 45 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8-56 | 56 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-63 | 63 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10-26 | 10 | 26 | 2850 | 54 | 50 |
100 Daha fazla. |
1.5 | 380 | 4.97 | 62.0 | 0.74 | 96 | |
| 100QJ10-39 | 39 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ10-55 | 55 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10-72 | 72 | 4 | 11.96 | 66.0 | 0.77 | ||||||||
| 125QJ5-34 | 5 | 34 | 2850 | 53 | 40 |
125 Daha fazla. |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ5-51 | 51 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ5-68 | 68 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ5-85 | 85 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ5-102 | 102 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ5-119 | 119 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-24 | 10 | 24 | 2850 | 60 | 50 |
125 Daha fazla. |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ10-32 | 32 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ10-48 | 48 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ10-56 | 56 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ10-72 | 72 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-80 | 80 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-104 | 104 | 7.5 | 19.0 | 76.0 | 0.79 |
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
- Su. Verimlilik (%) |
Çıkış Düzlük (mm) |
适用 井径 (mm) |
额定 功率 (kw) |
额定 Elektrik baskısı (v) |
额定 Elektrik akışı (A) |
Elektrik makinesi Verimlilik (η%) |
功率 Faktör sayısı Cosφ |
机组 径 yöne Maksimum 尺寸 (mm) |
备
Not: |
| 125QJ10-120 | 10 | 120 | 2850 | 60 | 50 |
125 Daha fazla. |
7.5 | 380 | 19.0 | 76.0 | 0.79 | 118 | |
| 125QJ10-136 | 136 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ15-26 | 15 | 36 | 2850 | 63 | 50 |
125 Daha fazla. |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ15-39 | 39 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ15-46 | 46 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ15-52 | 52 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ15-59 | 59 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ15-65 | 65 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ15-78 | 78 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ15-91 | 91 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ15-104 | 104 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ20-16 | 20 | 16 | 2850 | 64 | 50 |
125 Daha fazla. |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ20-24 | 24 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ20-32 | 32 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-40 | 40 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-48 | 48 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20-56 | 56 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20-64 | 64 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-72 | 72 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-80 | 80 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ25-12 | 25 | 12 | 2850 | 64 | 65 |
125 Daha fazla. |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ25-18 | 18 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ25-24 | 24 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25-30 | 30 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25-36 | 36 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ25-48 | 48 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ25-60 | 60 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ32-24 | 32 | 24 | 2850 | 64 | 80 |
125 Daha fazla. |
4 | 380 | 10.53 | 74.0 | 0.78 | 118 | |
| 125QJ32-30 | 30 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ32-42 | 42 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ32-54 | 54 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 150QJ5-100 | 5 | 100 | 2850 | 58 | 40 | 150 | 3 | 380 | 7.9 | 74.0 | 0.78 | 143 |
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
- Su. Verimlilik (%) |
Çıkış Düzlük (mm) |
适用 井径 (mm) |
额定 功率 (kw) |
额定 Elektrik baskısı (v) |
额定 Elektrik akışı (A) |
Elektrik makinesi Verimlilik (η%) |
功率 Faktör sayısı Cosφ |
机组 径 yöne Maksimum 尺寸 (mm) |
备
Not: |
| 150QJ5-150 | 5 | 150 | 2850 | 58 | 40 |
150 Daha fazla. |
4 | 380 | 10.25 | 75.0 | 0.79 | 143 | |
| 150QJ5-200 | 200 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ5-250 | 250 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ5-300 | 300 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ10-50 | 10 | 50 | 2850 | 63 | 50 |
150 Daha fazla. |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ10-66 | 66 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ10-78 | 78 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ10-84 | 84 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-91 | 91 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-100 | 100 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-128 | 128 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-150 | 150 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-200 | 200 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ10-250 | 250 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ10-300 | 300 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ15-33 | 15 | 33 | 2850 | 63 | 50 |
150 Daha fazla. |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ15-42 | 42 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15-50 | 50 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15-60 | 60 | 5.5 | 13.74 | 76 | 0.8 | ||||||||
| 150QJ15-65 | 65 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ15-72 | 72 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ15-81 | 81 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-90 | 90 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-98 | 98 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-106 | 106 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ15-114 | 114 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ15-130 | 130 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ15-146 | 146 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ15-162 | 162 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ15-180 | 180 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ20-26 | 20 | 26 | 2850 | 64 | 50 |
150 Daha fazla. |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ20-33 | 33 | 3 | 7.9 | 74.0 | 0.78 |
