BAŞVURU
CDL/CDLF bir tür çok işlevli üründür.Musluk suyundan çeşitli ortamların farklı sıcaklık, farklı akış hızı ve basınçta endüstriyel sıvıya taşınmasında kullanılabilir.CDL tipi aşındırıcı olmayan sıvıların taşınması için geçerlidir, CDLF ise hafif aşındırıcı sıvılar için uygundur.
Su temini: Su işlerinde su filtresi ve taşınması, ana boru hattının güçlendirilmesi, yüksek binalarda güçlendirme.
Endüstriyel güçlendirme: Proses akış suyu sistemi, temizleme sistemi, yüksek basınçlı yıkama sistemi, yangınla mücadele sistemi Endüstriyel sıvı taşıma: Soğutma ve iklimlendirme sistemi, kazan suyu temini ve yoğuşma sistemi, makineyle ilgili amaç, asitler ve alkali
Su arıtma: Ultrafiltrasyon sistemi, ters ozmoz sistemi, distilasyon sistemi, yüzme havuzu, seperatör Sulama: Tarım arazisi sulama, sprey sulama, damlama sulama.
Çalışma koşulları
Katı granül ve lif içermeyen, ince, temiz, yanıcı ve patlayıcı olmayan sıvı.
Sıvı sıcaklığı:
Normal sıcaklık tipi:-15°C~+70°C,
Sıcak su tipi:+70°C~+120°C
Ortam sıcaklığı: +40°C'ye kadar
Yükseklik: 1000 m'ye kadar
Pompa

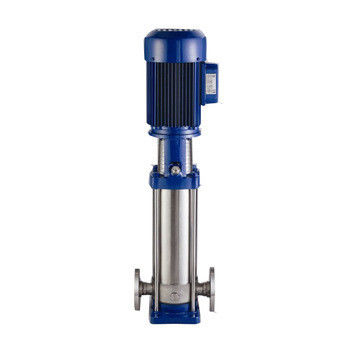

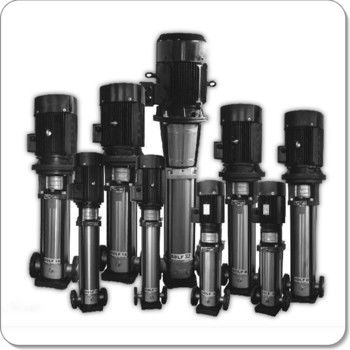

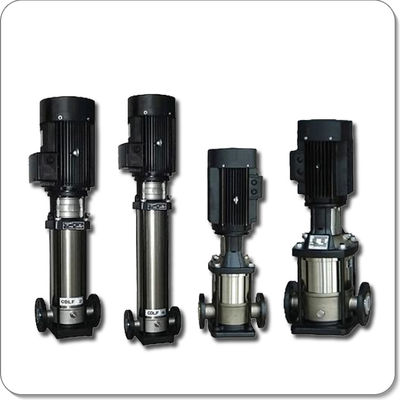

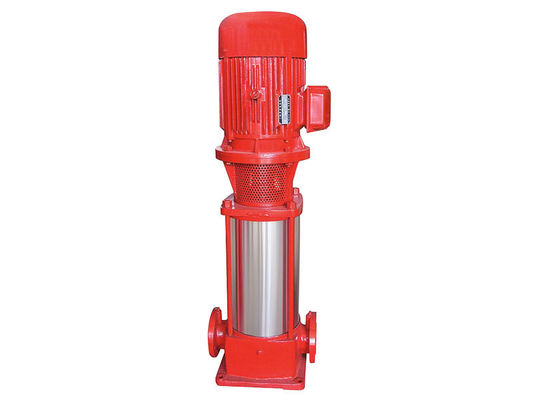

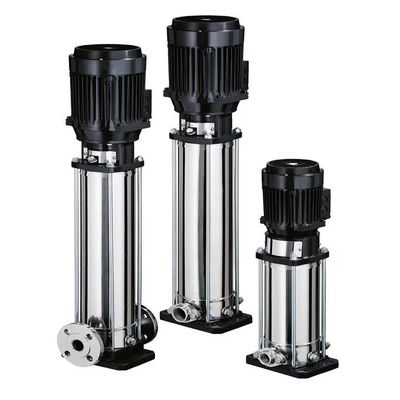

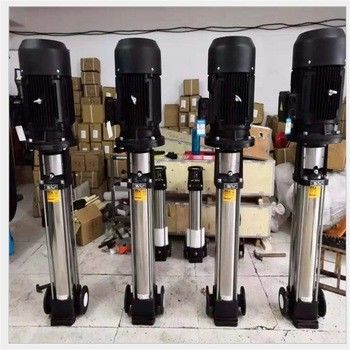

CDL/CDLF, standart bir elektrik motoruyla çalıştırılan, dikey, kendinden emişli olmayan çok kademeli santrifüj pompadır. Motor çıkış mili, bir kaplin aracılığıyla doğrudan pompa miline bağlanır. Basınca dayanıklı silindir ve akış geçiş bileşenleri sabittir. Pompa kafası ile giriş ve çıkış bölümü arasında bağlantı çubuğu cıvataları bulunur. Giriş ve çıkış, pompanın tabanında aynı düzlemde bulunur. Bu tür pompalar, kuru çalışmayı etkili bir şekilde önlemek için akıllı bir koruyucuyla donatılabilir. faz dışı ve aşırı yük.
Elektrik motoru
Tam kapalı hava püskürtmeli iki kutuplu ayakta motor
Koruma sınıfı:IP55
Yalıtım sınıfı: F
Standart voltaj, 50HZ:1x220-230/240V
3x200-220/346-380V
3x220-240/380-415V
3x380-415V
60HZ:3×200-230/346-400V
3×220-255/380-440V
3×220-227/380-480V
|
|
| Modeli |
Motor gücü |
Akış |
KAFA |
Hız |
| Kw |
HP |
m3/saat |
M |
devir/dakika |
| 1.1 CDL1 |
|
|
|
|
|
| CDL1-2 |
0,37 |
0,5 |
1 |
11.5 |
2900 |
| CDL1-3 |
0,37 |
0,5 |
1 |
17 |
2900 |
| CDL1-4 |
0,37 |
0,5 |
1 |
22.5 |
2900 |
| CDL1-5 |
0,37 |
0,5 |
1 |
28 |
2900 |
| CDL1-6 |
0,37 |
0,5 |
1 |
33.5 |
2900 |
| CDL1-7 |
0,37 |
0,5 |
1 |
39 |
2900 |
| CDL1-8 |
0,55 |
0,75 |
1 |
45 |
2900 |
| CDL1-9 |
0,55 |
0,75 |
1 |
51 |
2900 |
| CDL1-10 |
0,55 |
0,75 |
1 |
57 |
2900 |
| CDL1-11 |
0,55 |
0,75 |
1 |
61 |
2900 |
| CDL1-12 |
0,75 |
1 |
1 |
67 |
2900 |
| CDL1-13 |
0,75 |
1 |
1 |
73 |
2900 |
| CDL1-14 |
0,75 |
1 |
1 |
78 |
2900 |
| CDL1-15 |
0,75 |
1 |
1 |
84 |
2900 |
| CDL1-17 |
1.1 |
1.5 |
1 |
95 |
2900 |
| CDL1-19 |
1.1 |
1.5 |
1 |
106 |
2900 |
| CDL1-21 |
1.1 |
1.5 |
1 |
117 |
2900 |
| CDL1-23 |
1.1 |
1.5 |
1 |
128 |
2900 |
| CDL1-25 |
1.5 |
2 |
1 |
139 |
2900 |
| CDL1-27 |
1.5 |
2 |
1 |
150 |
2900 |
| CDL1-30 |
1.5 |
2 |
1 |
166 |
2900 |
| CDL1-33 |
2.2 |
3 |
1 |
183 |
2900 |
| CDL1-36 |
2.2 |
3 |
1 |
200 |
2900 |
| 1.2 CDL2 |
|
|
|
|
|
| CDL2-2 |
0,37 |
0,5 |
2 |
15 |
2900 |
| CDL2-3 |
0,37 |
0,5 |
2 |
22 |
2900 |
| CDL2-4 |
0,55 |
0,75 |
2 |
30 |
2900 |
| CDL2-5 |
0,55 |
0,75 |
2 |
37 |
2900 |
| CDL2-6 |
0,75 |
1 |
2 |
45 |
2900 |
| CDL2-7 |
0,75 |
1 |
2 |
52 |
2900 |
| CDL2-9 |
1.1 |
1.5 |
2 |
67 |
2900 |
| CDL2-11 |
1.1 |
1.5 |
2 |
82 |
2900 |
| CDL2-13 |
1.5 |
2 |
2 |
98 |
2900 |
| CDL2-15 |
1.5 |
2 |
2 |
112 |
2900 |
| CDL2-16 |
1.5 |
2 |
2 |
120 |
2900 |
| CDL2-17 |
2.2 |
3 |
2 |
128 |
2900 |
| CDL2-18 |
2.2 |
3 |
2 |
136 |
2900 |
| CDL2-19 |
2.2 |
3 |
2 |
145 |
2900 |
| CDL2-20 |
2.2 |
3 |
2 |
155 |
2900 |
| CDL2-22 |
2.2 |
3 |
2 |
165 |
2900 |
| CDL2-23 |
3 |
4 |
2 |
176 |
2900 |
| CDL2-24 |
3 |
4 |
2 |
188 |
2900 |
| CDL2-26 |
3 |
4 |
2 |
198 |
2900 |
| 1.3 CDL3 |
|
|
|
|
|
| CDL3-2 |
0,37 |
0,5 |
3 |
9 |
2900 |
| CDL3-3 |
0,37 |
0,5 |
3 |
14 |
2900 |
| CDL3-4 |
0,37 |
0,5 |
3 |
19 |
2900 |
| CDL3-5 |
0,37 |
0,5 |
3 |
23 |
2900 |
| CDL3-6 |
0,55 |
0,75 |
3 |
28 |
2900 |
| CDL3-7 |
0,55 |
0,75 |
3 |
32 |
2900 |
| CDL3-8 |
0,75 |
1 |
3 |
37 |
2900 |
| CDL3-9 |
0,75 |
1 |
3 |
42 |
2900 |
| CDL3-10 |
0,75 |
1 |
3 |
47 |
2900 |
| CDL3-11 |
1.1 |
1.5 |
3 |
51 |
2900 |
| CDL3-12 |
1.1 |
1.5 |
3 |
55 |
2900 |
| CDL3-13 |
1.1 |
1.5 |
3 |
60 |
2900 |
| CDL3-15 |
1.1 |
1.5 |
3 |
69 |
2900 |
| CDL3-17 |
1.5 |
2 |
3 |
79 |
2900 |
| CDL3-19 |
1.5 |
2 |
3 |
88 |
2900 |
| CDL3-21 |
2.2 |
3 |
3 |
98 |
2900 |
| CDL3-23 |
2.2 |
3 |
3 |
107 |
2900 |
| CDL3-25 |
2.2 |
3 |
3 |
116 |
2900 |
| CDL3-27 |
2.2 |
3 |
3 |
124 |
2900 |
| CDL3-29 |
2.2 |
3 |
3 |
133 |
2900 |
| CDL3-31 |
3 |
3 |
3 |
142 |
2900 |
| CDL3-33 |
3 |
3 |
3 |
151 |
2900 |
| CDL3-36 |
3 |
3 |
3 |
168 |
2900 |
| 1.4 CDL4 |
|
|
|
|
|
| CDL4-2 |
0,37 |
0,5 |
4 |
15 |
2900 |
| CDL4-3 |
0,55 |
0,75 |
4 |
24 |
2900 |
| CDL4-4 |
0,75 |
1 |
4 |
32 |
2900 |
| CDL4-5 |
1.1 |
1.5 |
4 |
40 |
2900 |
| CDL4-6 |
1.1 |
1.5 |
4 |
48 |
2900 |
| CDL4-7 |
1.5 |
2 |
4 |
56 |
2900 |
| CDL4-8 |
1.5 |
2 |
4 |
64 |
2900 |
| CDL4-10 |
2.2 |
3 |
4 |
81 |
2900 |
| CDL4-12 |
2.2 |
3 |
4 |
95 |
2900 |
| CDL4-13 |
2.2 |
3 |
4 |
100 |
2900 |
| CDL4-14 |
3 |
4 |
4 |
112 |
2900 |
| CDL4-15 |
3 |
4 |
4 |
120 |
2900 |
| CDL4-16 |
3 |
4 |
4 |
129 |
2900 |
| CDL4-17 |
3 |
4 |
4 |
136 |
2900 |
| CDL4-18 |
4 |
5.5 |
4 |
148 |
2900 |
| CDL4-19 |
4 |
5.5 |
4 |
153 |
2900 |
| CDL4-20 |
4 |
5.5 |
4 |
162 |
2900 |
| CDL4-21 |
4 |
5.5 |
4 |
169 |
2900 |
| CDL4-22 |
4 |
5.5 |
4 |
178 |
2900 |
| 1.5 CDL8 |
|
|
|
|
|
| CDL8-2 |
0,75 |
1 |
8 |
18 |
2900 |
| CDL8-3 |
1.1 |
1.5 |
8 |
27 |
2900 |
| CDL8-4 |
1.5 |
2 |
8 |
36 |
2900 |
| CDL8-5 |
2.2 |
3 |
8 |
45 |
2900 |
| CDL8-6 |
2.2 |
3 |
8 |
54 |
2900 |
| CDL8-7 |
3 |
4 |
8 |
65 |
2900 |
| CDL8-8 |
3 |
4 |
8 |
73 |
2900 |
| CDL8-9 |
3 |
4 |
8 |
82 |
2900 |
| CDL8-10 |
4 |
5.5 |
8 |
92 |
2900 |
| CDL8-11 |
4 |
5.5 |
8 |
102 |
2900 |
| CDL8-12 |
4 |
5.5 |
8 |
111 |
2900 |
| CDL8-13 |
5.5 |
7.5 |
8 |
121 |
2900 |
| CDL8-14 |
5.5 |
7.5 |
8 |
130 |
2900 |
| CDL8-15 |
5.5 |
7.5 |
8 |
139 |
2900 |
| CDL8-16 |
5.5 |
7.5 |
8 |
148 |
2900 |
| CDL8-17 |
7.5 |
10 |
8 |
158 |
2900 |
| CDL8-18 |
7.5 |
10 |
8 |
167 |
2900 |
| CDL8-19 |
7.5 |
10 |
8 |
177 |
2900 |
| CDL8-20 |
7.5 |
10 |
8 |
186 |
2900 |
| 1.6 CDL12 |
|
|
|
|
|
| CDL12-2 |
1.5 |
2 |
12 |
20 |
2900 |
| CDL12-3 |
2.2 |
3 |
12 |
30 |
2900 |
| CDL12-4 |
3 |
4 |
12 |
40 |
2900 |
| CDL12-5 |
3 |
4 |
12 |
50 |
2900 |
| CDL12-6 |
4 |
5.5 |
12 |
60 |
2900 |
| CDL12-7 |
5.5 |
7.5 |
12 |
70 |
2900 |
| CDL12-8 |
5.5 |
7.5 |
12 |
80 |
2900 |
| CDL12-9 |
5.5 |
7.5 |
12 |
91 |
2900 |
| CDL12-10 |
7.5 |
10 |
12 |
101 |
2900 |
| CDL12-12 |
7.5 |
10 |
12 |
121 |
2900 |
| CDL12-14 |
11 |
15 |
12 |
141 |
2900 |
| CDL12-16 |
11 |
15 |
12 |
162 |
2900 |
| CDL12-18 |
11 |
15 |
12 |
183 |
2900 |
| 1.7 CDL16 |
|
|
|
|
|
| CDL16-2 |
2.2 |
3 |
16 |
22 |
2900 |
| CDL16-3 |
3 |
4 |
16 |
34 |
2900 |
| CDL16-4 |
4 |
5.5 |
16 |
46 |
2900 |
| CDL16-5 |
5.5 |
7.5 |
16 |
58 |
2900 |
| CDL16-6 |
5.5 |
7.5 |
16 |
70 |
2900 |
| CDL16-7 |
7.5 |
10 |
16 |
82 |
2900 |
| CDL16-8 |
7.5 |
10 |
16 |
94 |
2900 |
| CDL16-9 |
11 |
15 |
16 |
106 |
2900 |
| CDL16-10 |
11 |
15 |
16 |
118 |
2900 |
| CDL16-11 |
11 |
15 |
16 |
132 |
2900 |
| CDL16-12 |
11 |
15 |
16 |
141 |
2900 |
| CDL16-13 |
15 |
20 |
16 |
155 |
2900 |
| CDL16-14 |
15 |
20 |
16 |
166 |
2900 |
| CDL16-15 |
15 |
20 |
16 |
178 |
2900 |
| CDL16-16 |
15 |
20 |
16 |
189 |
2900 |
| 1.8 CDL20 |
|
|
|
|
|
| CDL20-1 |
1.1 |
1.5 |
20 |
10 |
2900 |
| CDL20-2 |
2.2 |
3 |
20 |
23 |
2900 |
| CDL20-3 |
4 |
5.5 |
20 |
35 |
2900 |
| CDL20-4 |
5.5 |
7.5 |
20 |
47 |
2900 |
| CDL20-5 |
5.5 |
7.5 |
20 |
58 |
2900 |
| CDL20-6 |
7.5 |
10 |
20 |
70 |
2900 |
| CDL20-7 |
7.5 |
10 |
20 |
82 |
2900 |
| CDL20-8 |
11 |
15 |
20 |
94 |
2900 |
| CDL20-10 |
11 |
15 |
20 |
118 |
2900 |
| CDL20-12 |
15 |
20 |
20 |
142 |
2900 |
| CDL20-14 |
15 |
20 |
20 |
166 |
2900 |
| CDL20-17 |
18.5 |
25 |
20 |
202 |
2900 |
|
